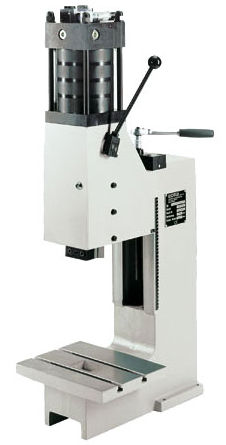

Prensa manual 4 HKP/L-DS

neumáticade control manualcon palanca de mando

Producto
Prensa manual de palanca con asistencia neumática (prensa de palanca manual) que proporciona una fuerza de prensado de 4 kN con presiones de servicio hasta 7,8 bar. Cilindro neumático para generación de fuerza; funcionamiento manual con carrera de potencia asistida por aire.

Tabla de dimensiones
A2: 340
B1: 260
C: 415
D: 200
E: 120
F: 92
G: 75
U: 21
V: Ø 10 H7
X: 73-240
X1: 6-46
Ymax: 678

Resumen / Características únicas
Guía prismática ajustable sin holguras. La pieza sujeta se puede retirar hacia adelante sin dañar el pasador de fijación. 1x DIN 650 M8x10 (detalle de mesa).

Configuraciones disponibles y ejemplos (opciones de suministro mostradas)

• Base: Prensa estándar con altura de instalación ampliada
• Base: Prensa estándar sin accesorios
• Base: Prensa estándar con garganta ampliada

Accesorios (ejemplos mostrados)

• Ajuste fino PFE
• Ajuste de profundidad de precisión PTE (adaptador)
• Placa de centrado con taladro central
• Base de prensa aprox. H 800 x A 690 x F 565 mm ajustable con elementos de apoyo de máquina
• Base de prensa aprox. H 700 x A 690 x F 565 mm ajustable con elementos de apoyo de máquina
• Mesa de apoyo para montaje lateral en la base de la prensa (lado izquierdo), regulable en altura
• Mesa de apoyo para montaje lateral en la base de la prensa (lado derecho), regulable en altura
• Contador de recorrido neumático
• Control adicional por pulsador para activación definida (p. ej., para talleres protegidos)

Mesa deslizante (ejemplos)

• Mesa deslizante de alta resistencia, mecánica
• Mesa deslizante de alta resistencia, mecánica con pasador de bloqueo

Soporte de sujeción (ejemplos)

• Soporte de sujeción aprox. H 160 x A 130 x F 58 mm (solo para columnas con voladizo ampliado)
• Soporte de sujeción aprox. H 160 x A 130 x F 118 mm (solo para columnas con voladizo ampliado)

Detalles del producto
Las especificaciones técnicas detalladas se indican en el bloque siguiente "Especificaciones técnicas".

Especificaciones técnicas

• Tipo de prensa: Prensa manual de palanca con asistencia neumática
• Accionamiento: Manual
• Voladizo: 120 mm
• Altura de instalación regulable: 73 mm - 240 mm
• Carrera de aproximación regulable: 6 mm - 46 mm
• Carrera de potencia: < 6 mm (neumática)
• Fuerza de prensado en carrera de potencia / presión de trabajo: 4 kN / 7,8 bar
• Generación de fuerza: Cilindro neumático
• Presión de trabajo: 3 - 7,8 bar
• Orificio de ubicación: Ø10 H7
• Pieza sujeta: Pieza desmontable
• Guía antitorsión: Guía prismática
• Guía ajustable sin juego: Mediante cuñas de ajuste
• Posición de la palanca: Derecha, ajustable 360°
• Ajuste de altura unidad de guiado: Manivela
• Par de apriete por tornillo: 90 Nm
• Conexión de manguera: 1/4"
• Color estándar: RAL 7035
• Peso: 36 kg
