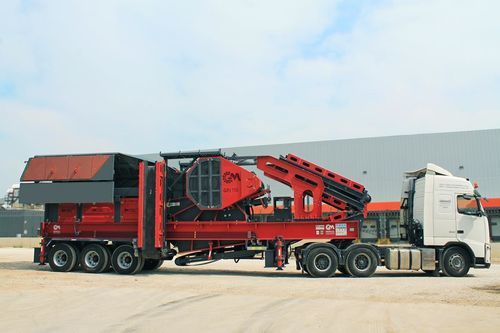

Machacadora de mandíbula MC110

móvilpara la producción de arenapor vía húmeda

GNR - MC110 Trituradora de mandíbula móvil
Planta de trituración móvil que integra un triturador de mandíbula móvil 110 con alimentador móvil independiente, un triturador de impacto móvil GS1215 y una criba vibratoria móvil multicapa. Diseñada para trituración, cribado y lavado opcional en chasis móvil.

Aspectos destacados

• Equipos principales: alimentador vibratorio de roca, trituradora de mandíbula GPJ 110, trituradora de impacto secundaria GS1215, criba vibratoria 2000×6000 mm 4 capas
• Tamaño máximo de alimentación: 900 mm
• Ajuste de tamaño de salida: 0–100 mm
• Tamaños finales estándar: 0–5, 5–12, 12–19, 19–40 mm (personalizables)
• Capacidad nominal: 200–300 t/h
• Generador opcional: 750 kW

Sistema de alimentador
Alimentador adaptado al sistema móvil para instalación rápida y operación robusta. Permite separar la capa superior mediante una criba bypass y alimentar materiales minerales o reciclados de distinta dureza.

• Cubiertas laterales: opciones con bisagras o hidráulicas
• Revestimientos resistentes al desgaste, reemplazables
• Muelles de gran resistencia para uso móvil
• Accionamiento: motores vibro simples o dobles
• Velocidad de alimentación ajustable mediante control del drive vibro
• Engrase automático opcional
• Rejilla bypass de una o dos etapas para cribado

Sistema de trituración
Triturador de mandíbula móvil primario diseñado para operación portátil manteniendo la capacidad. Adecuado para materiales duros y abrasivos con alto contenido de sílice.

• Modelos primarios o secundarios seleccionables según el material
• Ajuste de mandíbula para controlar la granulometría
• Sistema de seguridad contra sobrecarga
• Revestimientos de mandíbula y piezas de desgaste reemplazables
• Ahorro en repuestos mediante cabeza y parte inferior de mandíbula reversible
• Engrase automático opcional

Sistema de criba vibratoria
Criba vibratoria móvil de alta eficiencia diseñada para condiciones severas y adaptable a todo tipo de piedra y mineral.

• Operación sincronizada con el triturador para máxima eficiencia
• Componentes del cuerpo sin pernos (sin soldaduras)
• Filas de tamiz de acero, fáciles de cambiar
• Opciones de accionamiento: motores vibro o árbol de levas
• Inclinación de tamiz ajustable hidráulicamente opcional
• Compatible con plantas General Makina de trituración y cribado

Sistema de trituradora de impacto secundaria móvil
Triturador de impacto secundario portátil con alto rendimiento en materiales poco abrasivos a medianamente duros; apto para reciclaje con unidad magnética opcional.

• Alto rendimiento en materiales medianos y duros
• Apto para reciclaje con unidad magnética opcional
• Alto ratio de producto cúbico
• Bajo consumo energético; arrancador suave opcional
• Revestimientos y paletas de rotor reemplazables
• Unidad de mantenimiento hidráulico para acceso interno fácil
• Engrase automático y sensores de temperatura opcionales

Sistema de lavado
Lavadora de tornillo móvil adaptada a sistemas portátiles, realiza lavado y cribado de arena en paralelo con la criba.

• Rendimiento equivalente a lavadoras de tornillo fijas
• Cabezas de caucho reemplazables en ejes helicoidales
• Cada eje con su propio motor y reductor
• Unidad de control de frecuencia opcional para producción precisa
• Elimina impurezas y lava materiales hasta 1 mm
• Adaptable a cribas de lavado General Makina; fácil mantenimiento

Sistema de cintas transportadoras
Cintas móviles diseñadas para montaje rápido y opciones tecnológicas diversas.

• Montaje en ~15 minutos para posición de transporte
• Sistema de accionamiento con motorreductor; control de frecuencia opcional
• Cierre superior y unidad de eliminación de polvo opcionales
• Áreas de descarga y rodillos recubiertos de caucho
• Engrase automático y contador de ciclos opcionales
• Sistema de protección magnética opcional

Sistema de chasis móvil
Chasis que soporta todos los equipos y proporciona movilidad, compatible con dimensiones de carretera y señalización para uso multiproyecto.

• Transporta toda la planta en una sola plataforma para uso multiproyecto
• Compatible con dimensiones y señalización estándar de carreteras
• Sistema de ruedas de doble eje estándar; longitud/ejes ajustables según peso
• Estructura del chasis: hierro y acero calidad A1, uniones reforzadas
• Sistema de frenos neumáticos
• Soportes hidráulicos permiten instalación en ~15 minutos

Puesto de control
El panel de control móvil opera toda la planta. Define el rendimiento y ofrece opciones de suministro, control y seguridad.

• Funciona con suministro eléctrico estándar o generador
• Compatible con sistemas 50 Hz y 60 Hz
• Parada de emergencia y señales acústicas/ópticas opcionales
• Arrancador suave inteligente opcional para ahorro energético
• Control de frecuencia extra opcional para alimentador, cintas y criba
• Pantalla táctil para facilidad de operación
• Control remoto o seguimiento por Internet opcional
• Carcasa impermeable y a prueba de polvo con tapas cerrables

Información técnica (dimensiones de transporte / peso / capacidad)
Trituradora de mandíbula — Dimensiones transporte (A x L x H mm): 3000 x 13500 x 4500 — Peso (kg): 55000 — Capacidad (t/h): 200-300
Trituradora de impacto y criba vibratoria — Dimensiones transporte (A x L x H mm): 4250 x 18300 x 4500 — Peso (kg): 55000 — Capacidad (t/h): 200-300

Especificaciones técnicas

• Modelo: MC110
• Brand: GENERAL MAKİNA
• Equipos principales: alimentador vibratorio, trituradora de mandíbula GPJ 110, trituradora de impacto secundaria GS1215, criba vibratoria 2000×6000 mm 4 capas
• Tamaño máximo de alimentación: 900 mm
• Ajuste de tamaño de salida: 0–100 mm
• Tamaños finales (estándar): 0–5 mm; 5–12 mm; 12–19 mm; 19–40 mm (personalizables)
• Capacidad nominal: 200–300 t/h
• Generador opcional: 750 kW
• Dimensiones de transporte (trituradora de mandíbula): 3000 x 13500 x 4500 mm
• Dimensiones de transporte (trituradora de impacto + criba): 4250 x 18300 x 4500 mm
• Peso aprox.: 55.000 kg (por módulo principal indicado)
• Opciones alimentador: cubiertas laterales con bisagras o hidráulicas; motores vibro simple/doble; engrase automático opcional
• Funciones de trituración: mandíbula ajustable, protección contra sobrecarga, piezas de desgaste reemplazables, engrase automático opcional
• Funciones de criba: chasis sin pernos, mallas de acero, accionamientos vibro o árbol de levas, inclinación hidráulica opcional
• Funciones de la trituradora secundaria: revestimientos y paletas reemplazables, acceso de mantenimiento hidráulico, unidad magnética y sensores de temperatura opcionales
• Lavado: lavadora de tornillo con cabezas de caucho reemplazables, ejes con accionamiento individual, opción de control de frecuencia
• Transportadores: montaje rápido, motores con reductores, control de polvo y opciones de protección
• Chasis: dimensiones compatibles con carretera, acero calidad A1 reforzado, frenos neumáticos, soportes hidráulicos para instalación rápida
• Panel de control: pantalla táctil, seguimiento remoto/Internet opcional, compatibilidad 50/60 Hz, arrancador suave y opciones de control de frecuencia
