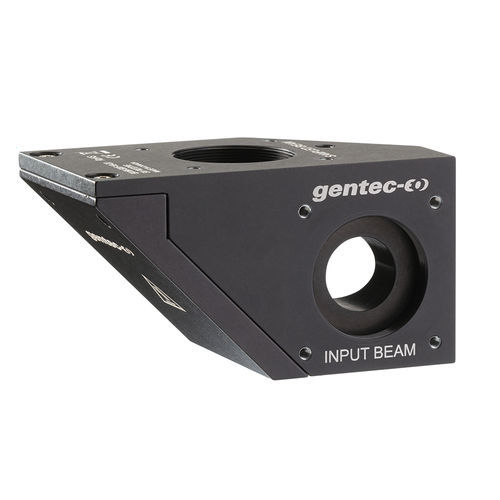

Muestreador de haz BA16-60S

ópticobenchtop

Los sensores CMOS tienen bajos niveles de saturación, así como bajos umbrales de daño. Por tanto, es muy importante que controle la potencia del láser para obtener la mejor medición posible y evitar dañar la cámara BEAMAGE. MUESTREE SU HAZ LÁSER Los atenuadores ópticos de la serie BA utilizan la reflexión Fresnel en dos cuñas ortogonales para recoger una pequeña fracción del haz de entrada. El estado de polarización del haz de entrada y la irradiancia se conservan. MUCHOS USOS POSIBLES - Monitorización simultánea de la potencia y el perfil del haz - Divisor de haz insensible a la polarización sin retrorreflexiones - Separador óptico para uso con nuestros detectores de energía o potencia - Atenuador para nuestros detectores de alta sensibilidad como la serie M6 y la serie PH PRESERVA LA POLARIZACIÓN Los atenuadores ópticos de la serie BA utilizan la reflexión Fresnel en dos cuñas ópticas para captar un pequeño porcentaje del haz de entrada. Dado que las cuñas están orientadas ortogonalmente, los estados de polarización S y P se intercambian cuando el haz reflectado incide en la segunda cuña, y la diferencia de reflectancia entre los dos estados se anula. De este modo, el estado de polarización del haz entrante y la irradiancia se mantienen. La distorsión del frente de onda es insignificante y la estabilidad de la potencia de salida del láser no se ve afectada. SUPERVISAR LA POTENCIA Y EL PERFIL SIMULTÁNEAMENTE Los modelos BA16K/BA32K incluyen un detector de potencia térmica calibrado que también actúa como volcado del haz. Basta con conectar el detector a un medidor de potencia Gentec-EO para medir y mostrar la potencia relativa en tiempo real. Para obtener una medición absoluta de la potencia, tendrá que determinar un factor de corrección para el BA16K/BA32K. Esto se puede lograr en unos sencillos pasos.
