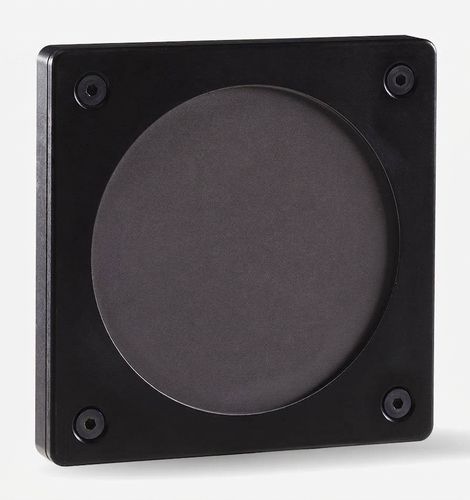

Detector de potencia láser de alta potencia UP100

de termopilas

Características clave

• Detector térmico de alto rendimiento para medición de potencia láser
• Apertura grande: 100 mm
• Alto umbral de daño: 45 kW/cm²
• Potencia media máxima: 50 W (100 W durante 1 minuto)
• Modo energía hasta 700 J
• Interfaz inteligente con datos de calibración

Descripción general

• Diseñado para mediciones precisas de haces láser grandes y de baja potencia
• Detector termopila adecuado para láseres continuos y pulsados
• Modo energía disponible para mediciones de un solo disparo

Incluido

• Certificado de calibración (trazable a NIST)
• Certificado PWC (Personal Wavelength Correction) cuando se proporcione

Soporte compatible

• STAND-S-443

Pantallas e interfaces de PC compatibles

• MIRO ALTITUDE pantalla táctil (canal único) para medición de potencia y energía

Absorbedor versátil
El absorbedor H12 ofrece respuesta de banda ancha y espectralmente plana con baja retroreflexión y altos umbrales de daño.

• Adecuado para una amplia gama de láseres
• Riesgo reducido de dañar el detector
• Permite un tiempo de subida relativamente rápido

Modo energía

• Sensibilidad energética típica: 0,0017 mV/J
• Energía máxima medible: 700 J
• Energía equivalente de ruido: 2 J
• Periodo mínimo de repetición: 30 s
• Ancho de pulso máximo: 1000 ms

Medición y rendimiento

• Potencia media máxima (continuo): 50 W
• Potencia media máxima (1 minuto): 100 W
• Potencia equivalente de ruido: 20 mW
• Rango espectral: 0,193 - 20 μm
• Tiempo de subida típico: 5 s
• Incertidumbre de calibración de potencia: ±2,5 %
• Repetibilidad: ±0,5 %

Umbrales de daño

• Densidad máxima de potencia media: 45 kW/cm²
• Densidad máxima de energía: 1 J/cm²

Características físicas

• Refrigeración: Convección (hasta 50 W)
• Diámetro de apertura: 100 mm
• Absorbedor: H12
• Dimensiones: 125 H x 125 W x 17 D mm
• Peso: 0,62 kg

Opciones y ecosistema

• Salida INTEGRA (USB o RS-232) disponible para solución detector+medidor todo en uno
• Compatible con PC-Gentec-EO y Data Viewer para visualización y registro de datos
• Soporta el algoritmo XNR Anticipation™ (dependiendo del modelo) para mostrar resultados más rápido que la respuesta natural del detector
• Calibración trazable a NIST disponible

Especificaciones técnicas

• Potencia media máxima (continuo): 50 W
• Potencia media máxima (1 minuto): 100 W
• Potencia equivalente de ruido: 20 mW
• Rango espectral: 0,193 - 20 μm
• Tiempo de subida típico: 5 s
• Incertidumbre de calibración de potencia: ±2,5 %
• Repetibilidad: ±0,5 %
• Sensibilidad energética típica: 0,0017 mV/J
• Energía máxima medible: 700 J
• Energía equivalente de ruido: 2 J
• Periodo mínimo de repetición (modo energía): 30 s
• Ancho de pulso máximo (modo energía): 1000 ms
• Densidad máxima de potencia media: 45 kW/cm²
• Densidad máxima de energía: 1 J/cm²
• Método de refrigeración: Convección
• Diámetro de apertura: 100 mm
• Tipo de absorbedor: H12
• Dimensiones: 125 H x 125 W x 17 D mm
• Peso: 0,62 kg
