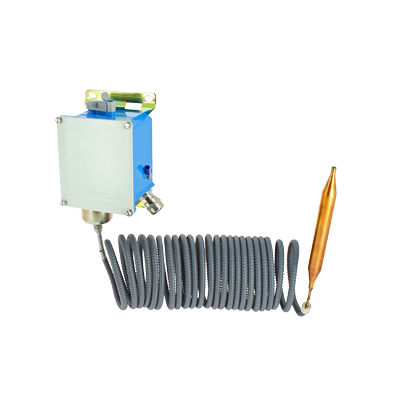

Conmutador térmico de expansión de gas F TR

capilarde acero inoxidableantideflagrante

Versión: bulbo directo o capilar Caja: Zamak Elemento sensor: Bulbo y capilar de acero inoxidable o de cobre Protección del capilar: Armadura de acero inoxidable o recubrimiento de PVC Resistencia dieléctrica " 2000 V entre contactos abiertos (modo común) "2000 V entre contactos y tierra (modo diferencial) Choque eléctrico: 5000 V (1,2/50 µs) Características " Fijación de acero inoxidable " Salida eléctrica: prensaestopas de acero inoxidable " Soporte de fijación reforzado - tipo Navy " Protegido con respirador Opciones " Carcasa antiexplosiva " Conexión eléctrica: Conector SAIB " Ventana de escala " Aislamiento dieléctrico del elemento termostático " Certificado GOST " Certificado VERITAS La temperatura se aplica a un elemento sensor de "presión de vapor" de montaje remoto La temperatura convertida en presión se transmite mediante un circuito sellado a un fuelle metálico "SE". El interruptor de temperatura se comporta así como un presostato de fuelle. La variación de la presión del fuelle causada por los cambios de temperatura actúa sobre el mecanismo interno basado en un sistema equilibrado de fuerzas opuestas (muelle principal "MS" y elemento sensor "SE") situado a ambos lados de un brazo flexible "FA". El eje de articulación teórico del brazo flexible "FA" comprende una banda de acero inoxidable que proporciona un soporte constante al brazo La fuerza así producida es equilibrada por el muelle de alcance "MS" que permite ajustar el punto de consigna mediante el tornillo "SP". Una vez superado el punto de consigna, el movimiento del brazo flexible es detectado por el interruptor "SW" utilizado al final del recorrido.
