Geófono vertical BHG-2

horizontal

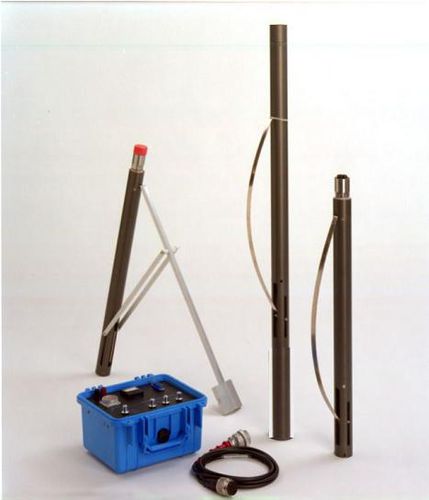

Geostuff ofrece una selección de geófonos para perforaciones de bloqueo de pared. El modelo BHG-2 (fotografiado a la derecha) contiene un geófono de 3 componentes en una orientación X-Y-Z. El diámetro exterior es de 47 mm (1,85 pulgadas), lo suficientemente pequeño como para caber dentro de una tubería de plástico de 2 pulgadas de la lista "schedule-40". El mecanismo de sujeción es un robusto muelle de acero comprimido por un motor eléctrico de corriente continua. No hay vejigas de goma que romper ni tubos que filtrar, y el funcionamiento es relativamente independiente de la profundidad. Los modelos BHG-2 han sido utilizados para profundidades de 500 metros (consulte a la fábrica para más detalles). Los elementos del geófono estándar son de alta potencia, 15 Hz de frecuencia natural que pueden funcionar con la herramienta en posición vertical u horizontal. Los elementos también están disponibles con frecuencias naturales de 10, 14, 28 o 40 Hz. El BHG-3 (en la foto, en el centro) incluye tres elementos de geófono, además de una brújula fluxgate y un servomecanismo que rota automáticamente los geófonos horizontales hasta el azimut de su elección. El controlador BHGC-1 está disponible. Esta unidad conmuta la energía al mecanismo de abrazadera y a la brújula, y también dirige la señal de los geófonos a su sismógrafo estándar. El mecanismo de sujeción es operado por un motor de corriente continua, accionado por la energía enviada a dos de los conductores. La polaridad se invierte para liberar la abrazadera El controlador de superficie proporciona energía al mecanismo de la abrazadera y conecta las señales del geófono a su instrumento sísmico estándar. El controlador BHGC-1b opera un geófono, mientras que el controlador BHG-4 puede operar hasta cuatro geófonos separados. El controlador requiere una alimentación de 24 voltios DC con cables de hasta 200 metros de longitud, o más voltaje para cables más largos.
