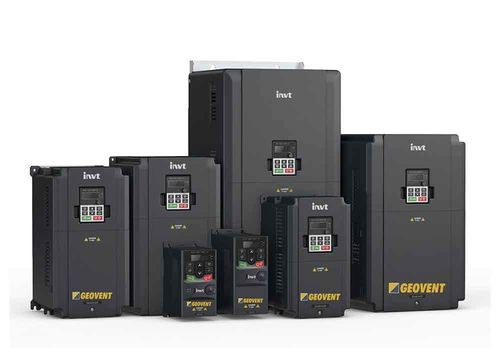

Variador de frecuencia de control vectorial GeoDrive

con interfaz analogicatrifásicomonofásico

Resumen del producto
GeoDrive GD20 y GD350 son convertidores de frecuencia destinados al control preciso y eficiente en consumo de energía de motores eléctricos en aplicaciones de ventilación y extracción industriales. GD20 ofrece control vectorial sin sensor para motores de menor potencia, mientras que GD350 proporciona funciones de control y seguridad ampliadas para instalaciones de mayor tamaño. Ambos modelos están diseñados para integrarse con componentes y sistemas de control Geovent.

¿Qué obtiene?

• Regulación precisa de velocidad y presión adaptada a sistemas de ventilación.
• Operación eficiente en energía mediante control ajustable del motor.
• Reducción del ruido gracias al control de la velocidad del motor.
• Instalación y puesta en marcha simplificadas para una integración rápida del sistema.
• Fiabilidad operativa a largo plazo con protección de caja según el modelo.

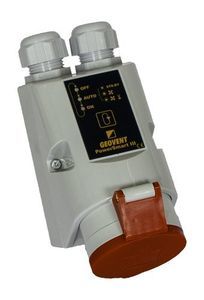

• Compatibilidad con ventiladores Geovent, MultiBox IV y sistemas PowerSmart.
• GD20 cubre las necesidades básicas; GD350 añade opciones avanzadas de control y seguridad.

Información del producto
GD20 es apropiado para aplicaciones que requieren regulación de motor compacta y rentable y utiliza tecnología de control vectorial sin sensor. Incluye un filtro EMC clase C2. GD350 está pensado para instalaciones de mayor potencia y con requisitos de seguridad, ofrece funciones de control adicionales y características de seguridad, y dispone de un filtro EMC clase C3 para reducir las interferencias electromagnéticas. Se requiere la instalación de un dispositivo de corriente residual (RCD) de 300 mA para cumplir la normativa de seguridad eléctrica.

Datos técnicos (tabla)
Header | GeoDrive GD20 | GeoDrive GD350
Tensión | 1×220–1×240 V / 50–60 Hz; 3×380–440 V / 50–60 Hz | 3×380–440 V / 50–60 Hz
Corriente | 2,5–9,5 A | 9,5–92 A
Potencia | 0,4–4 kW | 4–45 kW
Entradas | 4 (DI) | 4 (DI)
Salidas | 2 x relés | 2 x relés
Salidas analógicas (AO) | 2 × 0–10 V / 4–20 mA | 1 (según modelo)
Temperatura ambiente | -10–50 °C | -10–50 °C
Carcasa | IP20 | IP55
Dimensiones (LxAnxAl) | Ver ficha técnica | Ver ficha técnica
Peso | Ver ficha técnica | Ver ficha técnica

Características / especificaciones técnicas

• Modelos: GeoDrive GD20 (control vectorial sin sensor) y GeoDrive GD350 (funciones avanzadas de control y seguridad).
• Tensiones de alimentación: monofásico 220–240 V y trifásico 380–440 V según modelo.
• Rangos de corriente nominal: GD20 = 2,5–9,5 A; GD350 = 9,5–92 A.
• Rango de potencia: GD20 = 0,4–4 kW; GD350 = 4–45 kW.
• Entradas digitales: 4 DI en ambos modelos.
• Salidas de relé: 2 relés en ambos modelos.
• Salidas analógicas: GD20 = 2 (0–10 V / 4–20 mA); GD350 = 1 (según modelo).
• Temperatura ambiente de funcionamiento: -10 a 50 °C.
• Protección de la carcasa: GD20 = IP20, GD350 = IP55.
• Filtros EMC: GD20 = C2; GD350 = C3.
• Requisito de instalación: dispositivo de corriente residual (RCD) de 300 mA requerido.
• Dimensiones y peso: valores detallados en la ficha técnica del producto.
