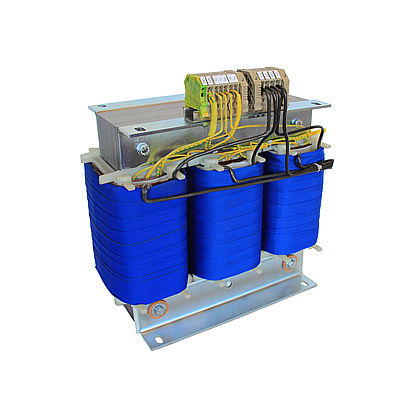

Transformador de aislamiento GMTD series
encapsulado en resinatrifásicode pie

transformador de aislamiento
transformador de aislamiento
Añadir a mis favoritos
Añadir al comparador


Características

Función
de aislamiento
Construcción
encapsulado en resina
Características eléctricas
trifásico
Montaje
de pie
Otras características
con 3 bobinas

Descripción

Los transformadores de aislamiento se utilizan para el aislamiento eléctrico de circuitos con el fin de reducir los peligros que resultan de tocar accidentalmente las partes conectadas a tierra y a tierra simultáneamente. Los transformadores de aislamiento pueden utilizarse para satisfacer la medida de protección "separación de protección". El equipo conectado está aislado de forma segura de la red de alimentación y no debe estar conectado a tierra. Los transformadores de aislamiento están sujetos a la norma DIN/VDE 0570/2-4/IEC61558/2-4 Parte 1. Se aplican los siguientes valores nominales máximos: -Tensión de entrada: 1000 V -Frecuencia: 500 Hz -Tensión de salida: 1000 V (sin carga y con carga) -...poder: transformadores monofásicos: 25 kVA oTransformadores trifásicos: 40 kVA Los transformadores de aislamiento deben estar marcados con el símbolo para distinguirlos de los transformadores para otras aplicaciones. Transformadores de aislamiento trifásicos para VDE 0570/2-15/IEC61558/2-15 Bobinado de protección entre el primario y el secundario. Secundario con conexión simétrica para el control del aislamiento. -Rango de potencia 3,15 - 8 kVA -Tensión de red 3 x 400 V -Con ± 5% de derivación para la adaptación a la tensión de red -Conexión a la red -Frecuencia 50/60 Hz -Salida 3 x 230 V, punto de estrella resaltado -Circuito Yyno -Tensión de impedancia 3% -Corriente en vacío Io < 3% de la corriente nominal -Sobretensión de corriente de entrada máx. 12 x IN -Clase de aislamiento ta = 40°C/B -Interruptor termostático para señal acústica o visual en caso de calentamiento no permitido -Clase de protección I -Tipo de protección IP00 -(Adecuado para instalaciones hasta IP23)

---

Catálogos

No hay ningún catálogo disponible para este producto.

Ver todos los catálogos de Getra
