Sistema de adquisición de datos de tensión ADCA400

boxpara laboratoriopara adquisición de muestreo simultáneo

Descripción breve
Utilice su registrador de datos serie gt4 con sensores estándar mediante la caja adaptadora de 24 canales ADCA400. La caja adaptadora ADCA400 de aluminio con carcasa de plástico está diseñada para conectar tarjetas de medida analógicas simétricas DMCADC4xx a hasta 24 salidas de tensión unipolares o a sensores alimentados comunes de 2–20 mA (p. ej. ICP®, DeltaTron®, Isotron®, Piezotron®).

Funciones / Aplicaciones
La caja adaptadora permite la conexión de hasta 24 sensores mediante conectores BNC y la selección del rango de tensión de entrada por grupos de entradas. Las configuraciones y los resultados de la calibración de fábrica pueden guardarse en memoria no volátil y emplearse para compensación durante la medición. La transmisión sin interferencias desde el conector MDR68 hacia la tarjeta analógica se logra mediante el uso del cable simétrico mccabAR1xx.

Conexiones y manejo

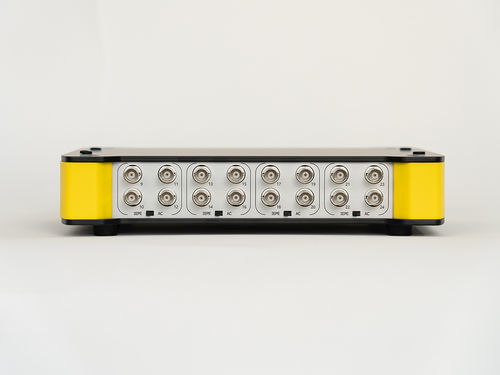

• 24 conectores BNC (8 frontales, 16 traseros)
• Un conmutador por cada grupo de 4 entradas AC para seleccionar el rango de tensión de entrada (±10 V o 2 V a 22 V con alimentación de sensor 3 mA)
• Conector frontal MDR68 para inserciones repetidas fiables

Mecánica y alimentación

• Caja de aluminio con carcasa de plástico
• Apilable hasta 4 unidades más un registrador gt4 (unidas mecánicamente por tornillos)
• Bajo consumo (típ. 5 W)
• Supervisión de tensión a bordo
• LED verde de funcionamiento

Compatibilidad
Diseñada para tarjetas de medida analógicas simétricas DMCADC4xx y uso con cables de conexión MDR68 (p. ej. mccabAR1xx simétrico). Adecuada para sensores con salidas de tensión o corriente (2–20 mA) y marcas comunes como ICP®, DeltaTron®, Isotron® y Piezotron®.

Especificaciones técnicas

• Interfaz analógica multicanal SyMBus24 hacia la tarjeta AD
• Transmisión simétrica sin interferencias
• Conector frontal MDR68 para inserciones repetidas fiables
• Interfaz analógica de 24 canales: 24 BNC hacia sensores
• 24 conectores BNC frontales ampliamente usados
  • Rango de tensión de entrada ±10 V (fuentes de corriente desconectadas)
  • 2 V a 22 V con fuentes de corriente activadas
  • Impedancia de entrada 10 kΩ
  • Respuesta en frecuencia 2 Hz a 50 kHz (con tarjeta DMCADC450)
• 6 grupos conmutables de 4 × 3 mA de alimentación por contacto central
• Memoria no volátil de calibración y configuración
• Supervisión de tensión a bordo
• LED verde de funcionamiento
• Consumo típico: 5 W
