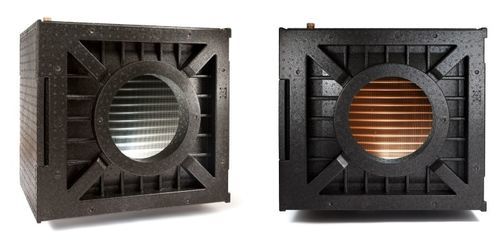

Unidad de tratamiento de aire empotrable G-2001

para la industria agroalimentariaflujo simple

Descripción del producto
Unidad de preacondicionamiento geotérmico diseñada para calentar el aire de admisión en invierno y enfriarlo en verano. Proporciona protección contra heladas para los intercambiadores de aire de HRV/ERV e incluye un filtro G4 integrado.

Instalación y versiones
La unidad requiere bomba de circulación externa, grupo de seguridad y conexión al sistema de control del edificio suministrados por el cliente. Disponible en versiones R (derecha) y L (izquierda); la posición del filtro debe adaptarse en consecuencia.

Capacidades ampliadas — recalentamiento con agua baja temperatura
Puede conectarse al sistema de calefacción de baja temperatura del edificio (por ejemplo, bomba de calor, calefacción por suelo radiante) para recalentar el aire de impulsión mediante una batería de agua en conducto. Efectiva con temperaturas de agua de aproximadamente 25–40°C, reduciendo la necesidad de recalentamiento eléctrico y los costes de explotación.

Protección geotérmica contra heladas
El circuito de salmuera del colector enterrado estabiliza la temperatura del suelo e impide que el intercambiador primario de la unidad de ventilación se congele en invierno sin descongelación eléctrica. En climas fríos usar glicol o un intercambiador de placas intermedio cuando se circule agua potable sin mezcla.

Integración con bomba de calor (sin colector)
Los módulos GHT pueden recibir agua no mezclada directamente desde un depósito intermedio central de una bomba de calor aire-agua o geotérmica (ejemplos de condiciones del depósito: ~10°C / 50°F verano, ~52°C / 125°F invierno). Adecuado para control por etapas híbridas: suelo radiante como primera etapa y unidad GHT como segunda etapa y enfriamiento estival, regulado por termostatos estándar.

Hidráulica y control
Diseñado para circulación de una sola zona; los reguladores de caudal estándar en la unidad garantizan el caudal hidráulico preciso. Emplear un circulador de una zona y lógica de control apropiada para el escalonado híbrido.

Documentación técnica
Datos técnicos, curvas de capacidad y manual de instalación disponibles para descarga por parte del fabricante.

Especificaciones técnicas

• Nombre de la serie: G-2001 a G-8001 (Barebone Series)
• Función principal: preacondicionar el aire de admisión — calienta en invierno, enfría en verano
• Propósito: protección contra heladas para intercambiadores HRV/ERV
• Hidráulica: bomba de circulación externa y grupo de seguridad a suministrar y conectar por el cliente
• Versiones de flujo de aire: R (Derecha) y L (Izquierda) — posición del filtro según corresponda
• Filtración: filtro G4 incluido
• Compatibilidad con calefacción baja temperatura: eficaz con temperaturas de suministro ≈ 25–40°C
• Puntos ejemplo depósito intermedio: ≈ 10°C (50°F) verano, ≈ 52°C (125°F) invierno
• Requisito protección contra congelación: usar solución de glicol o intercambiador de placas intermedio cuando se conduzca agua pura en climas fríos
• Control: compatible con control por etapas híbridas y termostatos estándar
• Hidráulica: recomendado circulador de zona única y reguladores de caudal estándar
• Modos de instalación: preacondicionamiento por circuito de tierra o integración en sistemas de calefacción del edificio (p. ej. bomba de calor + depósito intermedio)
