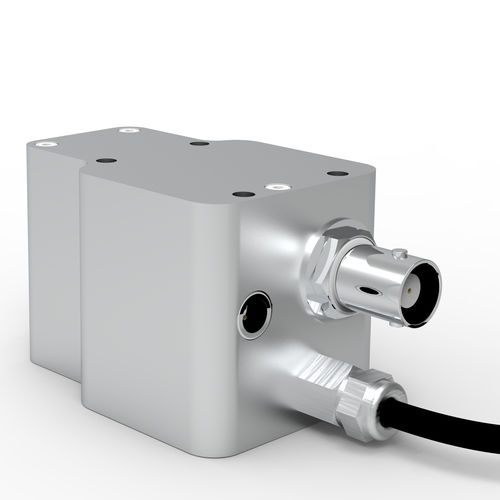

Detector de corriente ISD-1.6-SP-Vxx

fotodiodocompacto

Esfera integradora para medir la potencia del láser y la forma del pulso Ideal para la caracterización de láseres de perfil de haz, láseres de modo o láseres LiDAR Forma de onda del pulso con potencia máxima y energía de pulso (en julios) de pulsos con longitudes de pulso en el rango de ns bajos Apertura de medición opcional de 7 mm para la seguridad de los ojos según las normas IEC/EN 60825-1 y 2006/25/CE (Seguridad de los productos láser - Parte 1: Clasificación y requisitos de los equipos) Los diodos láser pulsados, el láser LiDAR, el VCSEL y los LED pulsados que se utilizan en telémetros, escáneres ambientales y captura de imágenes emiten pulsos con una duración de unos pocos nanosegundos de muy alta potencia de pico. Para medir la forma del pulso resuelto temporalmente se necesitan detectores rápidos (tiempo de subida corto). Suelen ser fotodiodos de área pequeña con diámetros a veces muy inferiores a 1 mm. Los detalles técnicos relativos a las mediciones del tiempo de subida y de la forma del pulso con fotodiodos pueden encontrarse, por ejemplo, en nuestro portal de conocimientos. La pequeña área de detección de los fotodiodos da lugar a limitaciones metrológicas: La extensión del punto láser es mayor que el área activa del fotodiodo y, por tanto, no permite medir la potencia radiante (W). Por lo tanto, no es posible medir la potencia radiante (W) sólo con un fotodiodo de este tipo. La posición del fotodiodo en el punto láser es crítica debido a los posibles modos (punto láser no homogéneo). Los fotodiodos muy pequeños no pueden calibrarse de forma absoluta.
