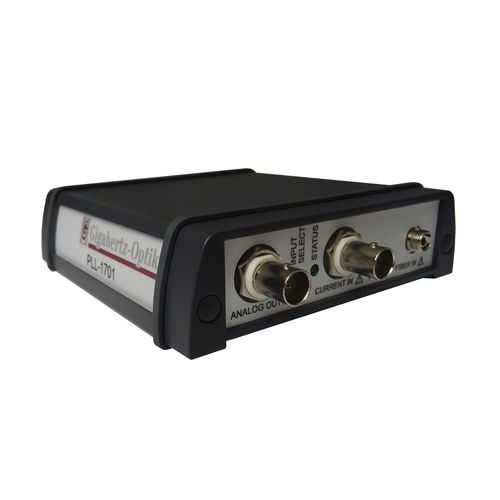

Amplificador de transimpedancia PLL-1701

lineallogarítmicos

Amplificador de transimpedancia de alta velocidad y muestreador digital de datos El optómetro PLL-1701 está diseñado para dos tipos diferentes de mediciones ópticas rápidas con dos modos de amplificación diferentes (lineal o logarítmico). El dispositivo incorpora una pequeña esfera integradora y un detector para la medición de la potencia óptica de fibras (conector FC) en W en el rango de longitud de onda de 400 nm a 1550 nm. Los resultados de la medición se pueden enviar directamente como tensión analógica (BNC) o como datos digitales a través de una interfaz USB o RS422. La conversión de medidas analógicas puras (transimpedancia) al BNC es con una velocidad de 200000 Muestras/s adecuada para mediciones muy rápidas. La medición digital sólo está limitada por la velocidad de transmisión de USB y RS422 (100kHz) En lugar de la medición de esfera integrada, se puede utilizar un detector externo con la entrada de corriente BNC suministrada. El propio dispositivo puede configurarse mediante dos interfaces remotas. Mediciones de parpadeo La rápida frecuencia de muestreo permite la evaluación del parpadeo de los productos de iluminación. Las métricas de parpadeo estándar Pst, SVM, Mp, frecuencia de parpadeo, índice de parpadeo y porcentaje de parpadeo están implementadas en el software disponible. Amplificador lineal de 16 µs o 500 µs de tiempo de subida El amplificador lineal de señal PLL-1701 ofrece tiempos de subida fijos de 16 µs o 500 µs para todos los rangos de ganancia que se pueden ajustar mediante comandos remotos. El rango total de ganancia del amplificador de corriente a voltaje se divide en nueve rangos para lograr una relación señal/ruido óptima. amplificador logarítmico El PLL-1701 también ofrece un amplificador logarítmico que cubre todo el rango dinámico con un rango de ganancia del amplificador.
