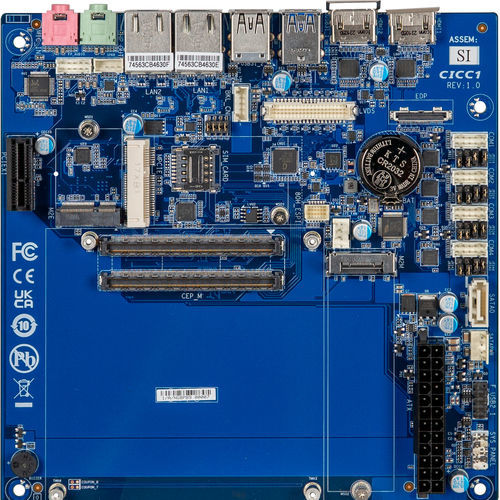

Tarjeta de evaluación E6-EVBA

COM Express Tipo 6 Placa de evaluación Especificación Factor de forma - Mini-ITX 170W x 170D (mm) Modelos compatibles - PICMG COM Express® R3.0 Compatible con el pinout tipo 6 Soporta los siguientes módulos: CE6-6412A Ethernet - 2 puertos LAN GbE (Realtek® RTL8111H) Gráficos - Procesador gráfico integrado: 2 x puerto HDMI 2.0, compatible con una resolución máxima de 4096x2160 @60Hz 1 puerto LVDS, compatible con una resolución máxima de 1920x1200 @60Hz 1 puerto eDP compatible con una resolución máxima de 3840 x 2160 a 60 Hz * el conector eDP es alternativo al puerto LVDS, sólo uno puede funcionar al mismo tiempo (3 salidas de pantalla independientes) Audio - Realtek® ALC897 Almacenamiento - 1 x puerto SATA 6Gb/s Ranuras de expansión - 1 x PCIe x1 (Gen 3x1) 1 x 2280 M.2 M-Key (SATA 6Gb/s) 1 x 2230 M.2 E-Key (PCIe x1, USB 2.0) 1 Mini PCIe de tamaño completo con ranura SIM E/S internas - 1 conector de alimentación principal ATX de 24 patillas 1 conector de alimentación SATA 1 conector para ventilador del sistema 1 x cabezal del panel frontal 1 x cabezal de audio del panel frontal 4 x conectores COM (RS-232/422/485 y RI/5V/12V) 1 x Cabezal de control de retroiluminación 1 x Salida de altavoces 2 x conectores USB 2.0 1 zumbador E/S trasera: 2 tomas de audio (salida de línea, entrada de micrófono) 2 x HDMI 2 puertos LAN RJ45 3 x USB 3.2 Gen 1 1 x USB 2.0 Compatibilidad OS - Windows 10 (x64) Propiedades de funcionamiento - Temperatura de funcionamiento: 0°C a 60°C Humedad de funcionamiento: 0-90% (sin condensación) Temperatura no operativa: -40°C a 85°C Humedad no operativa: 0%-95% (sin condensación) Contenido del embalaje - Tamaño de la caja: 465 x 351 x 217 (mm) Capacidad del embalaje: 10 unidades Tamaño de la caja individual: 221 x 178 x 65 (mm) Incluye: Escudo IO x 1 (N/P: 12AIO-CICC10-00R) Cable SATA x 1 (N/P: 12CF1-2SAT1B-01R) Información de pedido - 9CICC1MR-SI (embalaje en caja)
