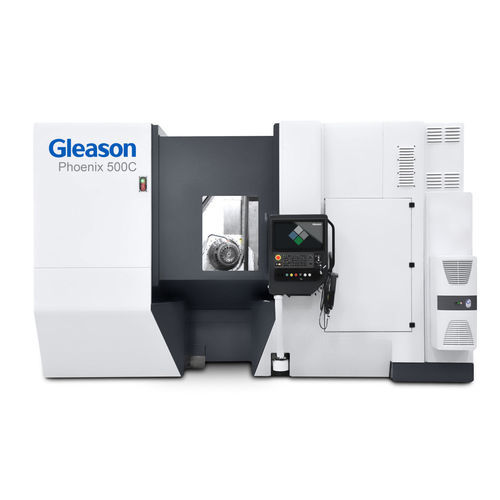

Máquina talladora de engranajes CNC Phoenix® 500C

horizontalpara engranaje cónico

Descripción
La máquina de tallado de engranajes cónicos Phoenix® 500C de Gleason está diseñada para aportar velocidad, flexibilidad y facilidad de uso en la producción de volúmenes medios y altos de engranajes cónicos de precisión para camiones, autobuses y aplicaciones de tamaño similar.

Versatilidad y tipos de engranajes
La 500C puede fabricar una amplia gama de engranajes cónicos y componentes relacionados.

Tipos de engranajes producidos

• Engranajes cónicos rectos
• Dientes coronados
• Super Reduction Hypoid (SRH)
• Zerol®
• Engranajes cónicos en espiral
• Engranajes hipoides
• Acoplamientos y engranajes cónicos rectos con buje delantero

Velocidad y productividad
El diseño acerca la herramienta y la pieza, acortando y acelerando los movimientos de la máquina para lograr tiempos chip-to-chip muy bajos y alta productividad.

Rigidez estática y dinámica
El diseño de columna y deslizamiento garantiza rigidez estática y dinámica elevadas. Las guías y los husillos de bolas están protegidos y todos los componentes son robustos y de precisión para entornos de producción exigentes.

Chaflanado integrado
El chaflanado en serie del talón está disponible como opción y queda protegido durante el mecanizado de engranajes.

Reducción de tiempos no productivos
La automatización robótica flexible permite tiempos de cambio de pieza excepcionalmente cortos y facilita la carga/descarga de piezas de hasta 150 kg.

Automatización integrada
Disponible con soluciones Gleason de bandejas apilables y automatización paletizada. Se pueden integrar procesos auxiliares en línea: marcado láser, chaflanado/ desbarbado, lavado e inspección.

Controles y software
Disponible con controles CNC modernos (Fanuc 30i o Siemens 840D) y el software GEMS para puesta en marcha sencilla, operación intuitiva y capacidades de red. GEMS está disponible localmente o en la nube para diseño, optimización y monitorización remota.

Ergonomía y mantenimiento
La posición del operario está alineada con la cabeza de tallado y la pieza, permitiendo un acceso fácil al área de trabajo sin necesidad de plataforma, lo que facilita la operación y el mantenimiento habitual.

Características / especificaciones técnicas

• Modelo: Phoenix® 500C
• Diámetro máximo pieza: 500 mm
• Rango de dientes: 1–300
• Diámetro herramienta (FM) máx.: 14"
• Radio herramienta (FH) máx.: 210 mm
• Manipulación de piezas (con automatización robot): hasta 150 kg
• Tipos de engranajes soportados: cónicos rectos, coronados, SRH, Zerol®, espiral, hipoide, acoplamientos
• Opciones de automatización: bandejas apilables, paletización, marcado láser, chaflanado/desbarbado, lavado, inspección
• Controles: Fanuc 30i o Siemens 840D (opcional)
• Software: GEMS (local o en la nube) para diseño, optimización e integración en red
