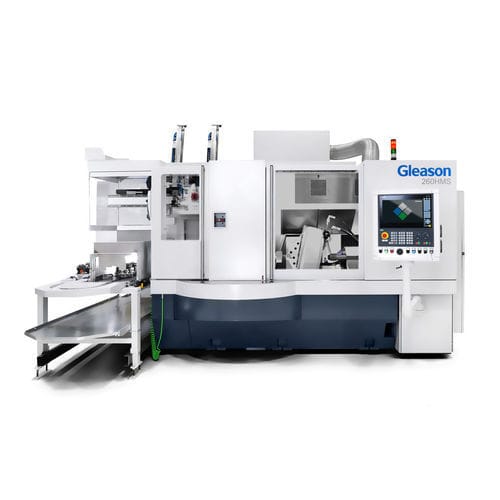

Bruñidora vertical 260HMS

monohusilloCNC

Descripción
La 260HMS es una máquina de honing de engranajes con husillo único que incorpora un eje B, contrapunto integrado y un área de trabajo amplia. Está diseñada para cubrir una amplia gama de requerimientos de honing, desde ejes y piezas grandes/pesadas hasta componentes pequeños y complejos.

Beneficios clave

• Diseño de husillo único para operaciones de honing versátiles
• Eje B integrado para modificaciones de flanco en proceso y compensación del descentrado
• Contrapunto integrado para soportar piezas largas o pesadas
• Amplio espacio de trabajo para ejes, piezas grandes y componentes pequeños complejos
• Capacidad de Combi Honing para terminar dos engranajes en una sola puesta en marcha
• Soporte para honing combinado con dos anillos: anillo de desbaste y anillo de acabado para alta calidad superficial
• Conceptos de automatización rápidos y compactos para carga rápida en área reducida

Aplicaciones

• Honing de engranajes para ejes, piñones, engranajes internos/externos y estriados
• Acabado de piñones escalonados para eDrive con tolerancias de sincronización estrictas (Combi Honing)
• Componentes dentados pequeños y complejos así como piezas más grandes y pesadas

Tabla de rendimiento
Diámetro, máx.: 270 mm
Módulo, máx.: 6 mm
Longitud, máx.: 450 mm

Combi Honing / Calidad de superficie
El Combi Honing permite el acabado de dos engranajes en una misma pieza en una sola puesta en marcha. El eje B integrado compensa el descentrado entre los anillos de honing y permite el alineamiento de fase. El uso de dos anillos distintos (desbaste + acabado) en una sola puesta en marcha proporciona una excelente calidad superficial.

Automatización
Los conceptos de automatización están diseñados para una carga rápida en un área de trabajo compacta. Las soluciones admiten celdas totalmente automatizadas así como modos de carga manual o semiautomática según los requisitos del cliente.

Especificaciones técnicas

• Modelo: 260HMS
• Diseño: máquina de honing de husillo único con eje B y contrapunto integrados
• Eje B: integrado para modificación de flanco y compensación de descentrado
• Contrapunto: integrado
• Diámetro máx. de pieza: 270 mm
• Módulo máx.: 6 mm
• Longitud máx. de pieza: 450 mm
• Combi Honing: capacidad para terminar dos engranajes en una puesta en marcha (opción dos anillos)
• Automatización: conceptos compactos para carga rápida
