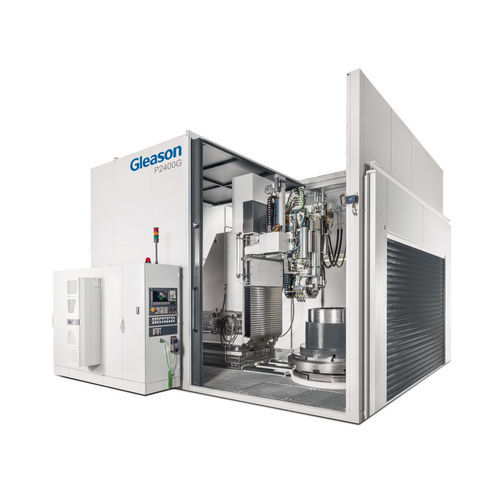

Centro de rectificado cilíndrico P series

para engranajede piezas para procesarpara piezas de gran tamaño

Descripción
Las rectificadoras de perfiles de la serie P están diseñadas para la producción flexible de engranajes de gran diámetro que requieren rectificado de perfil preciso. Los modelos van de P2000G a P6000G para cubrir distintas dimensiones y necesidades de producción.

Datos técnicos
Diámetro de la pieza, máx.: 6.000 mm
Profundidad de perfil, máx.: 120 mm
Recorrido axial, máx.: 2.200 mm

Aplicaciones

• Rectificado de perfiles de engranajes exteriores
• Rectificado de perfiles de engranajes interiores
• Rectificado de engranajes con geometrías especiales usando muelas de pequeño diámetro

Producción flexible

• Diferentes cabezales de rectificado externos para varios diámetros de muela según requisitos de producción
• Cabezales de rectificado internos dedicados y configuraciones de brazo para geometrías internas

Inspección integrada
La inspección a bordo mide la geometría de engranajes internos y externos. Los datos medidos pueden procesarse y exportarse conforme a los estándares habituales de la industria.

Soluciones de automatización
Las máquinas pueden suministrarse con cambiadores automáticos de pallets y sistemas de fijación por punto cero bajo pedido para su integración en líneas automatizadas.

Tecnologías de referencia
Gleason ofrece tecnologías de rectificado de perfil y soluciones protegidas por patente para respaldar la fabricación de engranajes de alta precisión y productividad.

Características / especificaciones técnicas

• Serie: Gran Serie P (P2000G a P6000G)
• Diámetro pieza, máx.: 6.000 mm
• Profundidad de perfil, máx.: 120 mm
• Recorrido axial, máx.: 2.200 mm
• Rectificado de perfiles externos e internos; también apto para geometrías especiales con muelas de pequeño diámetro
• Diferentes cabezales de rectificado disponibles para varios diámetros de muela externos e internos
• Inspección integrada a bordo; salida de datos compatible con estándares industriales
• Automatización opcional: cambiadores automáticos de pallets con sistemas de fijación por punto cero
