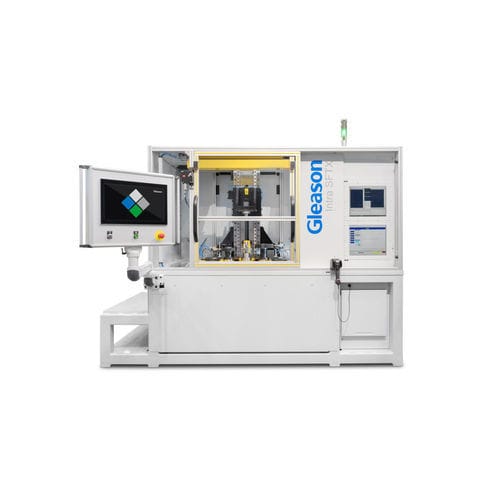

Sistema control dimensional Intra SFTX
Añadir a mis favoritos
Añadir al comparador
Descripción
Resumen
La serie Gleason Intra SFTX proporciona inspección en línea al 100% mediante prueba por flanco único para engranajes externos simples o compuestos. Diseñada para integrarse en líneas automatizadas o con automatización suministrada, soporta la producción y el control final de calidad de componentes de transmisión.
Aplicaciones típicas
Capacidades dimensionales (tabla)
Diámetro de pieza, máx.: 300 mm
Longitud de pieza, máx.: 450 mm
Ancho de cara, típico: 80 mm
TA — Pruebas de aceleración torsional
El módulo TA de Intra utiliza un CNC programable con distancia entre centros constante y permite velocidades de prueba hasta ±2000 rpm en cada flanco y en ambos sentidos. Entrega el par "Intra Pure Torque" hasta ±30 Nm y permite pruebas multi‑pasada con niveles de par y velocidades variables. El sistema TA está certificado en precisión y niveles de ruido sistemático; la resolución de orden es programable de 0,125 a 1 con repetibilidad mejor que 1,2 dB. Rango de ordenes síncronas configurable de 256 a 4096. Monitorización opcional del estado del husillo mediante acelerómetros.
Análisis TE por flanco único
Intra SFTX evalúa el error de transmisión estático y dinámico de cada flanco frente a un engranaje maestro/pareja mediante mediciones de alta precisión. El accionamiento "Pure Torque" reduce la resonancia del motor. La calibración automática elimina errores de utillaje/maestro y alinea respecto a los casquillos. Análisis avanzado de ordenes (ghosts, armónicos), evaluación SPC, visualización flexible e indicador "Worst TE Order" permiten una evaluación de calidad rápida y fiable.
Control de proceso en tiempo real
Mide parámetros clave según DIN 3961 en cada flanco: desviaciones de perfil y de hélice, desviación acumulada de paso (concentricidad), dimensión overball, circularidad (peor orden) y defectos superficiales. El análisis FFT integrado de ordenes permite diagnósticos precisos en dominio de frecuencia y rápida identificación de causas raíz.
Software
El software CRITERION soporta el flujo completo de inspección y análisis para engranajes y otras piezas de geometría rotacional. La HMI intuitiva y los gráficos/reportes configurables soportan normas como AGMA, DIN, ISO, JIS, GOST y China GB.
Automatización y modos de operación
Disponible en configuración totalmente automática (producción de alto volumen, manos libres) o asistida por operador (semiautomática) para producción mixta o de bajo volumen. Ambos modos ofrecen la misma precisión de medida por flanco único.
Opción de alineamiento axial
Opción integrada de alineamiento axial para cajas de engranajes coaxiales con engranajes compuestos que controla la relación rotacional exacta entre etapas para mejorar la precisión de medida y el análisis NVH.
Tecnología probada
Más de 20 años de desarrollo, cientos de instalaciones en todo el mundo y correlación final de línea probada. Intra SFTX aporta capacidades NVH avanzadas con análisis de error de transmisión basado en metrología de muy alta resolución.
Características / especificaciones técnicas
La serie Gleason Intra SFTX proporciona inspección en línea al 100% mediante prueba por flanco único para engranajes externos simples o compuestos. Diseñada para integrarse en líneas automatizadas o con automatización suministrada, soporta la producción y el control final de calidad de componentes de transmisión.
Aplicaciones típicas
- Engranajes para vehículos eléctricos
- Rotores y ejes de entrada (montados o en bruto)
- Conjuntos intermedios en cualquier configuración
- Engranajes de salida de la transmisión final
- Conjuntos de diferencial
Capacidades dimensionales (tabla)
Diámetro de pieza, máx.: 300 mm
Longitud de pieza, máx.: 450 mm
Ancho de cara, típico: 80 mm
TA — Pruebas de aceleración torsional
El módulo TA de Intra utiliza un CNC programable con distancia entre centros constante y permite velocidades de prueba hasta ±2000 rpm en cada flanco y en ambos sentidos. Entrega el par "Intra Pure Torque" hasta ±30 Nm y permite pruebas multi‑pasada con niveles de par y velocidades variables. El sistema TA está certificado en precisión y niveles de ruido sistemático; la resolución de orden es programable de 0,125 a 1 con repetibilidad mejor que 1,2 dB. Rango de ordenes síncronas configurable de 256 a 4096. Monitorización opcional del estado del husillo mediante acelerómetros.
Análisis TE por flanco único
Intra SFTX evalúa el error de transmisión estático y dinámico de cada flanco frente a un engranaje maestro/pareja mediante mediciones de alta precisión. El accionamiento "Pure Torque" reduce la resonancia del motor. La calibración automática elimina errores de utillaje/maestro y alinea respecto a los casquillos. Análisis avanzado de ordenes (ghosts, armónicos), evaluación SPC, visualización flexible e indicador "Worst TE Order" permiten una evaluación de calidad rápida y fiable.
Control de proceso en tiempo real
Mide parámetros clave según DIN 3961 en cada flanco: desviaciones de perfil y de hélice, desviación acumulada de paso (concentricidad), dimensión overball, circularidad (peor orden) y defectos superficiales. El análisis FFT integrado de ordenes permite diagnósticos precisos en dominio de frecuencia y rápida identificación de causas raíz.
Software
El software CRITERION soporta el flujo completo de inspección y análisis para engranajes y otras piezas de geometría rotacional. La HMI intuitiva y los gráficos/reportes configurables soportan normas como AGMA, DIN, ISO, JIS, GOST y China GB.
Automatización y modos de operación
Disponible en configuración totalmente automática (producción de alto volumen, manos libres) o asistida por operador (semiautomática) para producción mixta o de bajo volumen. Ambos modos ofrecen la misma precisión de medida por flanco único.
Opción de alineamiento axial
Opción integrada de alineamiento axial para cajas de engranajes coaxiales con engranajes compuestos que controla la relación rotacional exacta entre etapas para mejorar la precisión de medida y el análisis NVH.
Tecnología probada
Más de 20 años de desarrollo, cientos de instalaciones en todo el mundo y correlación final de línea probada. Intra SFTX aporta capacidades NVH avanzadas con análisis de error de transmisión basado en metrología de muy alta resolución.
Características / especificaciones técnicas
- Série / modelo: Intra SFTX
- Uso previsto: inspección en línea 100% de engranajes externos simples o compuestos y componentes de transmisión relacionados
- Diámetro máximo de pieza: 300 mm
- Longitud máxima de pieza: 450 mm
- Ancho de cara típico: 80 mm
- Velocidades de prueba TA: ±2000 rpm (cada flanco, ambos sentidos)
- Par TA entregado: Intra "Pure Torque" ±30 Nm
- Resolución de orden programable: 0,125 a 1
- Repetibilidad TA: mejor que 1,2 dB
- Rango síncrono de orden configurable: 256 a 4096
- Capacidades de medida según DIN 3961: desviación de perfil, desviación de hélice, desviación acumulada de paso, dimensión overball, circularidad, detección de defectos superficiales
- Funciones de análisis: TE estático y dinámico, análisis FFT de ordenes, análisis ghost/armónicos, evaluación SPC, indicador "Worst TE Order"
- Soporte de software: CRITERION Analysis (AGMA, DIN, ISO, JIS, GOST, China GB)
- Automatización: totalmente automática o asistida por operador / semiautomática
- Opciones: alineamiento axial para cajas coaxiales, monitorización de husillo por acelerómetros
- Instalaciones comprobadas: 20+ años de historial de desarrollo y cientos de sistemas desplegados
