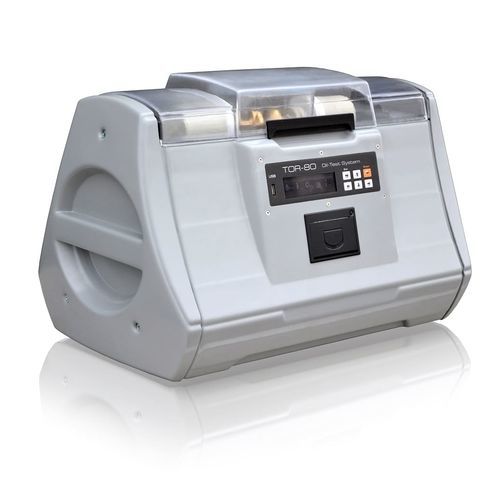

Comprobador de tensión TOR-80

para transformadorpara la industriacompacto

La instalación TOR-80 está diseñada para determinar la tensión de ruptura del aceite de transformador y otros líquidos dieléctricos de acuerdo con IEC 60156, ASTM D877, ASTM D1816. Es una instalación completamente automática que permite realizar pruebas de acuerdo con los procedimientos especificados en estos estándares, así como de acuerdo con los procedimientos del usuario especificados en la sección correspondiente del menú de configuración. PRINCIPIO DE FUNCIONAMIENTO El núcleo de trabajo de la instalación es un transformador de alta tensión y módulos electrónicos. El principio de funcionamiento de la instalación consiste en un aumento gradual de la tensión en el devanado secundario de un transformador de alta tensión desde cero hasta un valor máximo, o hasta un valor en el que se produce una ruptura del líquido dieléctrico vertido en la celda de medición instalada en los contactos de alta tensión del transformador. El aumento de la tensión en el devanado secundario del transformador se produce debido a un aumento gradual de la tensión en el devanado primario cuando se le aplica una tensión sinusoidal desde un inversor maestro controlado, que es uno de los módulos electrónicos.
