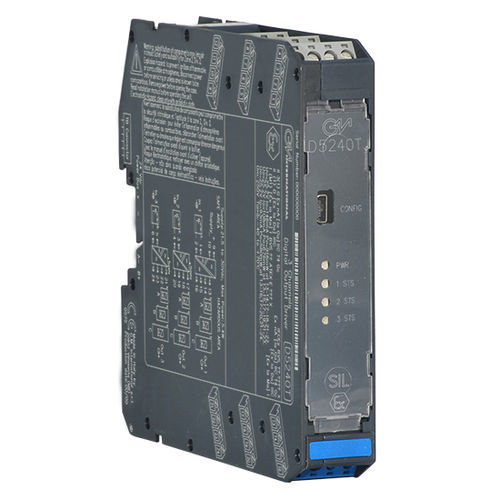

Aislador de señal D5240T

de corrientede potenciacon salida digital

Controlador de salida digital alimentado por bus IS SIL2El aislador de salida digital alimentado por bus D5240 es un módulo adecuado para aplicaciones que requieren nivel SIL 2 en sistemas relacionados con la seguridad para industrias de alto riesgo. Puede accionar válvulas de solenoide, alarmas visuales o audibles para alertar a un operador de planta u otros dispositivos de control de procesos en áreas peligrosas a partir de señales de control ubicadas en áreas seguras. También se pueden utilizar como suministros conmutables para alimentar equipos de medición o control de procesos. Para cada canal se pueden seleccionar tres circuitos de salida básicos, con diferentes parámetros de seguridad, para interconectar la mayoría de dispositivos del mercado. La (des)activación remota de la salida es posible a través de Modbus.SIL 2/SC 3Salida a Zona 0Instalación en Zona 2Alimentado por bus para cargas NEPrueba de cortocircuito de salidaModbus RTU RS-485 para monitor y configuraciónParámetros operativos totalmente programablesAislamiento de tres puertos, Entrada/Salida/SuministroAlta densidad, tres canales por unidadEstado: ACTIVOCanales: 3Datos técnicosSuministroTipo24 Vcc nom (21.5 a 30 Vcc), protegido contra polaridad inversa.Consumo de corriente175 mA a 24 V CC con salida de 35 mA (las tres salidas activas), típico.Potencia de pérdidas2.7 W a 24 V CC con salida C de 35 mA (las tres salidas activas), típico.EntradaTipoNivel lógico protegido contra polaridad inversa.Rango de tensión0 V ≤ APAGADO ≤ 5 V, 18 V ≤ ENCENDIDO ≤ 30 V.Consumo de corriente13.45 mA a 24 V CC, típico.Diagrama de salidaTipoConsulte el Manual de instrucciones.Corriente de cortocircuito≥ 35 mA/canal.Tiempo de respuesta≤ 15 ms.Interfaz ModbusTipoModbus RTU RS-485 hasta 115.2 kbps para monitorización/configuración/control.AislamientoTensión de pruebaIS Salida/Entrada 1.5 kV; IS Fuera/Suministro 1.5 kV; Salida/Modbus 1.5 kV; Entrada/Suministro 500 V; Entrada/En 500 V; Entrada/Modbus 500V.Condiciones ambientalesTemperatura de funcionamiento–40 a +70 °C.Temperatura de almacenamiento–45 a +80 °C.Descripción de seguridadEquiposAparatos asociados y equipos eléctricos antichispas.Parámetros de seguridadUo = 25.2 V, Io = 146 mA, Po = 916 mW en los terminales 13-14, 17-18, 21-22. Uo = 25.2 V, Io = 108 mA, Po = 676 mW en los terminales 13-15, 17-19, 21-23. Uo = 25.2 V, Io = 93 mA, Po = 580 mW en los terminales 13-16, 17-20, 21-24. Consulte el Manual de instrucciones para obtener más detalles. Um = 250 Vrms o Vcc, -40 °C ≤ Ta ≤ 70 °C.MontajeTipoCarril DIN de 35 mm, con o sin Power Bus o en Term personalizado. Junta.Pesounos 175 gr.Conexiónmediante bloques de terminales de tornillo de desconexión enchufables polarizados para acomodar terminaciones de hasta 2.5 mm² (13 AWG).DimensionesAncho 22.5 mm, Fondo 123 mm, Alto 120 mm.Características / Especificaciones técnicas:Controlador de salida digital alimentado por bus IS SIL23 canales por unidadAlimentación: 24 Vcc nominal (21.5 a 30 Vcc)Consumo típico: 175 mA a 24 V CCPotencia de pérdidas: 2.7 W a 24 V CCEntrada: nivel lógico protegido contra polaridad inversaRango de tensión de entrada: 0-5 V (OFF), 18-30 V (ON)Corriente de cortocircuito de salida: ≥ 35 mA/canalTiempo de respuesta: ≤ 15 msInterfaz: Modbus RTU RS-485 hasta 115.2 kbpsAislamiento: 1.5 kV entre varias seccionesTemperatura de funcionamiento: –40 a +70 °CMontaje en carril DIN de 35 mmPeso: 175 gDimensiones: 22.5 x 123 x 120 mm
