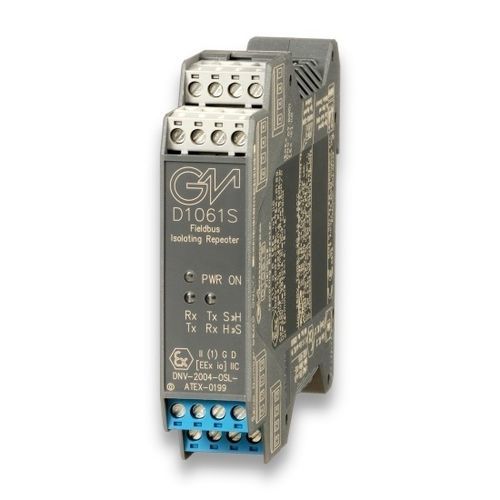

Repetidor en riel DIN D1061S

RS-422aisladode comunicación

El repetidor aislante RS422 / RS485 de carril DIN de un solo canal tipo D1061S se utiliza para separar equipos RS422 / RS485 intrínsecamente seguros situados en zonas peligrosas de un controlador RS232 / RS422 / RS485 situado en una zona segura. La velocidad de transmisión se puede ajustar mediante interruptores DIP desde 1,2 Kbit/s hasta 1,5 Mbit/s. El módulo D1061S es compatible con todos los protocolos RS485, como Fieldbus, Modbus, Profibus, etc. La impedancia de terminación es seleccionable mediante interruptor DIP dentro de la unidad (valor 250 Ω) para ambos lados de las líneas de comunicación (lado de Área Peligrosa y lado de Área Segura). La conexión RS422 / RS485 en el área segura se proporciona tanto en el bloque de terminales como en el conector hembra SUB D de 9 polos de la unidad. La conexión RS232 sólo está disponible en el conector hembra SUB D de 9 polos. El módulo también proporciona un bloque de terminales de apantallamiento para conectar el apantallamiento del cable en el lado del área peligrosa.Entrada de Zona 0 (Zona 20), División 1, instalación en Zona 2, División 2.Señal de S.I. de área peligrosa RS422 / RS485.Señal de área segura RS232 / RS422 / RS485.Velocidad de transmisión hasta 1,5 Mbit/s.Para Modbus, Fieldbus, Profibus y todos los demás protocolos RS485.Aislamiento de tres puertos, Entrada/Salida/Alimentación.Compatibilidad EMC según EN61000-6-2, EN61000-6-4.Programable en campo mediante interruptor DIP.250 Vrms (Um) tensión máxima permitida a los instrumentos asociados a la barrera.Especificaciones técnicas:Alimentación: 24 Vcc nom (20 a 30 Vcc), polaridad inversa protegida, rizado ≤ 5 Vpp. Consumo de corriente: 100 mA a 1,5 Mbit/s. Potencia disipada: 2,0 W a 24 V, 2,8 W máx. a 30 V.Entrada/Salida S.I. Zona peligrosa: RS422 / RS485 Conexión intrínsecamente segura (EIA RS422-A y EIA RS485). Impedancia de terminación: 250 Ω seleccionable mediante interruptor DIP. Velocidad de transmisión: 1,2 a 1,5 Mbit/s configurable mediante interruptor DIP. Longitud del cable de transmisión: ≤ 1200 m hasta 93,75 Kbit/s, ≤ 1000 m hasta 187,5 Kbit/s, ≤ 400 m hasta 500 Kbit/s, ≤ 200 m hasta 1,5 Mbit/s. Conexión: bloque de terminales de tornillo de desconexión enchufable de hasta 2,5 mm², bloque de terminales de apantallamiento suministrado.Zona segura de salida/entrada: Conexión RS232 / RS422 / RS485 (EIA RS232-C, EIA RS422-A, EIA RS485). RS422/RS485 Impedancia de terminación: 250 Ω seleccionable mediante interruptor DIP. RS422/RS485 Velocidad de transmisión: 1,2 a 1,5 Mbit/s configurable mediante interruptor DIP. Longitud del cable de transmisión RS422/RS485: igual que el anterior. RS422/RS485 Conexión: regleta de tornillos o conector SUB D 9 polos hembra. Velocidad de transmisión RS232: hasta 115,2 Kbit/s. Longitud del cable de transmisión RS232: ≤ 15 m. Conexión RS232: Conector SUB D 9 polos hembra.Aislamiento: Tensión de prueba: I.S. RS422-RS485 / RS232-RS422-RS485 1,5 KV; I.S. RS422-RS485 / Alimentación 1,5 KV; RS232-RS422-RS485 / Alimentación 500 V.Condiciones ambientales: Temperatura de funcionamiento: -20 a +60 °C, humedad relativa máx. 90% sin condensación hasta 35 °C. Temperatura de almacenamiento: -45 a +80 °C.Descripción de seguridad: Uo/Voc = 3,7 V, Io/Isc = 225 mA, Po/Po = 206 mW en los terminales 13-14, 15-16. Ui/Vmax = 30 V, Ii/Imax = 282 mA, Ci = 0 nF, Li = 0 nH en los bornes 13-14, 15-16. Um = 250 Vrms, -20 °C ≤ Ta ≤ 60 °C.Montaje: Carril DIN EN/IEC60715 TH 35. Peso: unos 170 g. Conexión: bornas de tornillo de desconexión enchufables polarizadas de hasta 2,5 mm² y conector SUB D 9 polos (DB9) DIN 41652 hembra (sólo para conexión RS232, RS422, RS485 Safe Area).Ubicación: Área segura/Lugares no peligrosos o instalación en Zona 2, Grupo IIC T4, Clase I, División 2, Grupos A, B, C, D Código de temperatura T4 y Clase I, Zona 2, Grupo IIC, IIB, IIA T4.Clase de protección: IP 20.Dimensiones: Anchura 22,5 mm, Profundidad 99 mm, Altura 114,5 mm.Canales: 1Estado: ACTIVO
