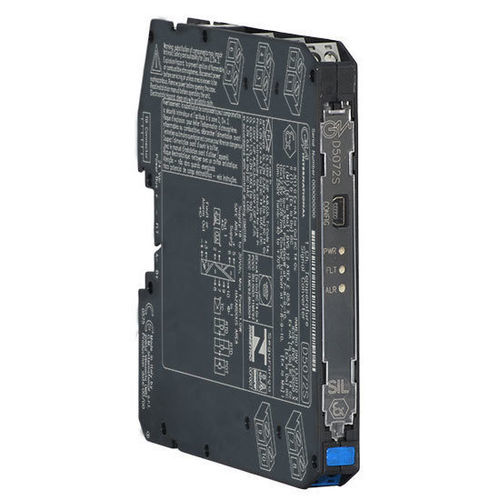

Convertidor de señal regulador de temperatura D5072S

en riel DINSIL 3para sensor RTD

I.S. SIL2 Convertidor de Temperatura MultifunciónEl Convertidor de Temperatura Multifunción D5072 acepta una señal de CC de bajo nivel procedente de un milivoltio, termopar o resistencia de 2-3-4 hilos/RTD o sensor de potenciómetro transmisor, situado en Área Peligrosa, y convierte, con aislamiento, la señal para accionar una carga de Área Segura, adecuada para aplicaciones que requieren nivel SIL 2 en sistemas relacionados con la seguridad para industrias de alto riesgo. La señal de salida puede ser directa o inversa. La salida Modbus RTU RS-485 está disponible en el conector de bus. La compensación de la unión fría puede programarse como Interna: proporcionada por un sensor PT1000 interno; Fija: a un valor de temperatura personalizable por el usuario; Externa remota: RTD ext. colocada lejos, en una regleta de bornes de soporte; Externa local: RTD ext. colocada cerca de la regleta de bornes del módulo; Otra: conectando RTD de compensación a uno de los dos ch. Para el módulo D5072D: la función de duplicador proporciona dos salidas independientes a partir de una sola entrada. La función de salida puede configurarse como: Sumador, restador, selector bajo/alto. Los módulos están provistos de función de alarma, que está disponible a través de la salida photoMOS.SIL 2 / SC 3Entrada de Zona 0/Div. 1Instalación en Zona 2/Div. 2mV, TC, 2/3/4hilos res./RTD o potenciómetro de entradaDuplicación/inversión/escalado/salida personalizadaCJC seleccionable: pT1000 interno, RTD externo o fijoMonitorización de fallo de sensor quemado/interno/cjc/inSalida de alarma con puntos de disparo configurables por el usuarioModbus RTU RS-485 para monitorización y configuraciónParámetros de funcionamiento totalmente programablesAlta precisión, convertidor A/D controlado por µPAislamiento de tres puertos, Entrada/Salida/AlimentaciónAlta densidad, dos canales por unidadAlimentaciónVoltaje24 Vcc nom (18 a 30 Vcc), polaridad inversa protegidaConsumo de corriente42 mA @ 24 Vcc con 20 mA de salida, típico.Disipación de potencia0,9 W @ 24 Vcc con 20 mA de salida, típica.Tipo de entradaMilivoltios, termopar, RTD de 2-3-4 hilos o potenciómetro transmisor de 3 hilos. Consulte el manual de instrucciones para más detalles.Tiempo de integraciónde 50 ms a 500 ms.Rango de entrada±500 mV (TC/mV), 0-4 kΩ (RTD/res), hasta 10 kΩ (pote).Compensación de la unión de referencia del termoparprogramable: Pt1000 interno, fijo, externo o remoto.Tipo de salidaTotalmente personalizable de 0/4 a 20 mA, en modo de fuente de carga de máx. 300 Ω modo de fuente de carga, corriente limitada @ 24 mA. Consulte el Manual de instrucciones para más detalles.Característica de transferencialineal, directa o inversa en todos los sensores de entrada.Interfaz ModbusTipoModbus RTU RS-485 hasta 115,2 kbps para monitorización/configuración/control.Rendimiento de entradaRef. CondicionesAlimentación de 24 V, carga de 250 Ω, temperatura ambiente de 23 ± 1 °C, modo de integración lenta, configuración de 3/4 hilos para RTD.Precisión de calibración y linealidadConsulte el Manual de instrucciones.Influencia de la temperaturaConsulte el Manual de instrucciones.Precisión de compensación de unión de referencia≤ ±3 °C (CJC interno), ≤ ±1,5°C (CJC local externo), según RTD (CJC remoto externo). Consulte el manual de instrucciones.Rendimiento de salidaRef. CondicionesAlimentación 24 V, carga 250 Ω, temperatura ambiente 23 ± 1 °C, modo de integración lenta, configuración 3/4 hilos para RTD.Precisión de calibración≤ ± 10 µALerror de linealidad≤ ± 10 µA.Influencia de la temperatura≤ ± 2 µA/°CIsolaciónTensión de pruebaEntrada/Salida 2,5 kV; Entrada/Suministro 2,5 kV; Entrada/Suministro 500 V; Salida/Suministro 500 V; Salida/Salida 500 V.Condiciones ambientalesTemperatura de funcionamientoLímites de temperatura -40 a +70 °Temperatura de almacenamientoLímites de temperatura -45 a +80 °C.Descripción de seguridadEquiposAparatos asociados y material eléctrico sin chispas.Parámetros de seguridadUo = 7,2 V, Io = 23 mA, Po = 40 mW, Ui = 12,8 V, Ci = 0 nF, Li = 0 nH en los bornes 7-8-9-10.MontajeTipoCarril DIN 35 mm, con o sin Bus de alimentación o en Term. a medida. Pesoalrededor de 130 gConexiónpor bloques de terminales de tornillo de desconexión enchufables polarizados para acomodar terminaciones de hasta 2,5 mm² (13 AWG).DimensionesAncho 12,5 mm, Profundidad 123 mm, Altura 120 mm.Estado: ACTIVOCanales: 1Especificaciones técnicas / Características:Certificado SIL 2 / SC 3Entrada: mV, TC, RTD de 2/3/4 hilos, potenciómetroSalida: 0/4 a 20 mA, personalizableInterfaz Modbus RTU RS-485Convertidor A/D de alta precisión, controlado por µPAislamiento de tres puertosTemperatura de funcionamiento: -40 a +70 °CMontaje en carril DINDimensiones: 12.5 x 123 x 120 mmPeso: unos 130 g
