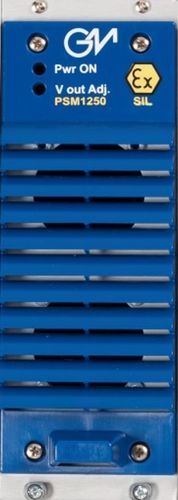

Alimentación eléctrica rack de 19" PSM1250

AC/DCreguladade salida simple

La fuente de alimentación tipo PSM1250 es una unidad de aluminio anodizado para PSS1250. La fuente proporciona una salida de 24 V CC y 50 A. Los módulos se pueden conectar en paralelo en PSS1250 con circuitos de distribución de carga que distribuyen la carga de corriente de manera uniforme a cada módulo de fuente de alimentación para aumentar la confiabilidad y reducir la disipación de energía interna. La fuente acepta fuentes de alimentación de CA de 110 a 240 V CA (+/- 10 %). - SIL 3 para carga NE según IEC 61508:2010, con un solo módulo PSM1250 o más módulos PSM1250 en configuración redundante (consulte ISM0219 para obtener más información). - SIL 1 para carga ND según IEC 61508:2010, con un solo módulo PSM1250 (consulte ISM0219 para obtener más información). - SIL 2 para carga ND según IEC 61508:2010, con más módulos PSM1250 en configuración redundante (consulte ISM0219 para obtener más información). - Capacidad sistemática SIL 3. - 2 líneas de entrada de CA universales, nominales de 110 a 240 V CA (±10 %) (48 a 62 Hz). - Corrección del factor de poder. - Instalación en ubicaciones peligrosas Zona 2 / División 2 con módulos intercambiables en caliente. - Compatibilidad EMC con EN61000-6-2, EN61000-6-4. - Certificaciones ATEX, IECEx, UL y C-UL, TÜV. - Certificación de seguridad funcional TÜV. - Probado para aplicaciones marítimas. - Salida altamente regulada de 24 Vcc, 50 A, para módulo PSM1250. - Monitoreo de alarmas de subtensión y sobretensión. - 3 protecciones redundantes contra sobretensión. - Conexiones paralelas redundantes con reparto de carga. - Reduce la disipación de potencia (en configuración paralela/redundante) al reemplazar un diodo Schottky con un diodo ideal activo Mosfet. - 89% de eficiencia a 230 Vca de entrada y 24 Vcc de salida con carga completa. - Control de velocidad del ventilador en función de la temperatura ambiente y la potencia de salida. - Capacidad de ruptura de fusibles de alta carga sin interrumpir las operaciones. - Módulo para unidad Rack 19”, 9” o 7”, 4 U de altura, carcasa metálica duradera de aluminio anodizado. - Tropicalización para componentes electrónicos. - Los parámetros del módulo son visibles mediante la salida de diagnóstico Modbus RTU RS-485 (con diagnóstico PSO1250 solo para unidades de rack de 19” o 9”). Especificaciones Técnicas: - Suministro: - Voltaje de entrada de ca: nominal 110 a 240 Vac (±10%), con rango de frecuencia 48 a 62 Hz. - Corrección del factor de potencia (entrada de CA): 0.98 típico a 230 V CA, 0.995 típico a 115 V CA, carga completa. - Eficiencia a 24 V CC de salida (carga completa): mejor que 89 % a 230 Vca y 86 % a 115 Vca. - Disipación de potencia interna máxima a 24 V CC de salida (carga completa): 150 W a 230 Vca; 195 W a 115 Vca. - Corriente de entrada de CA (sinusoidal a plena carga) a 24 V CC de salida: 14.2 A a 100 V CA, 12.2 A a 115 V CA, 6.1 A a 230 V CA. - Corriente de entrada: 37 A pico a 264 Vca; 32 A pico a 230 Vca; 16 A pico a 115 Vca. - Conexión de entrada de CA: Bloques de terminales de tornillo adecuados para 4 mm² Cables en la placa de circuito impreso del panel posterior del PSS1250. - Aislamiento: - Aislamiento de entrada a salida: 2500 Vrms (prueba de rutina). - Entrada de aislamiento de tierra-tierra: 1500 Vrms (prueba de rutina). - Aislamiento de salida a tierra: 500 Vrms (prueba de rutina). - Aislamiento de contacto de salida o tierra a falla: 500 Vrms (prueba de rutina) - Salida: - VOLTIOS: 24 Vdc (ajustable de 21 a 28 Vdc). - Regulación: 0.4 % para un cambio de carga del 100 %. - Estabilidad: 0.01 % para un cambio de voltaje de línea del 20 %. - Ripple: ≤ 250 mVpp. - Corriente de salida: 50 A nominal (salida de 24 V CC). Conexión en paralelo para redundancia con capacidad de compartir carga dentro del ±5 % del ajuste de voltaje de salida. - Potencia de salida: hasta 1300 W nominales (@28 Vcc de salida). - Tiempo de subida de salida: 2.5 p. - Respuesta dinámica: 2 ms para un cambio de carga de 0 a 100 % (sobreimpulso de ±1.5 % del ajuste de Vout). - Conexión: Terminales de tornillo M6 en barras de cobre adecuados para terminales (diámetro de orificio de al menos 6.5 mm) con 16 mm² Cable en la placa de circuito impreso del panel posterior del PSS1250. - Tiempo de espera a plena carga: 20 ms (entrada de CA). - Protección contra sobretensiones: Salida limitada a 30 V CC más dos palancas redundantes para protección contra sobretensión a 30 V CC. - Señalización de buena potencia: - Buen resultado: 19.5 V ≤ Vsalida ≤ 29.5 V. - Indicación: A través de pantalla LCD en PSO1250 y protocolo Modbus RTU RS-485. - Señalización: relevadores SPST normalmente energizado sin voltaje (contacto cerrado), se desenergiza en condiciones de sobre/subvoltaje (contacto abierto). - Puntuación de contactos: 2 A 50 Vac 100 VA, 2 A 24 Vdc 48 W (carga resistiva). - Conexión: Bloques de terminales de tornillo adecuados para 1.5 mm² Cables en la placa de circuito impreso del panel posterior del PSS1250. - Condiciones ambientales: - Límites de temperatura de funcionamiento: -40 a +70 °C con reducción lineal del 65-70 % de carga por encima de 50 °C. - Límites de humedad relativa: 95 %, hasta 55 °C. - Límites de temperatura de transporte y almacenamiento: - 45 a + 85 °C. - Altitud máxima: 2000m snm - Mecánico: - Montaje: Utilizable únicamente con unidad de Rack de 7”, 9” o 19”, 4 unidades de alto. Unidad de Rack de 7” o 9” para montaje en pared, en un gabinete. Unidad de Rack de 19” para montaje en pared o para montaje frontal en rack, en un gabinete. - Peso: 2.2 kg - Ubicación: Instalación en áreas seguras/ubicaciones no peligrosas o zona 2, grupo IIC T4 o clase I, división 2, grupo A, B, C, D, T4. - Clase de protección: IP 20, Tipo abierto. - Dimensiones: Ancho 60 mm, Fondo 345 mm, Alto 172 mm.
