Protector de sobretensión categoría D1/C1/C2/C3 D9420S

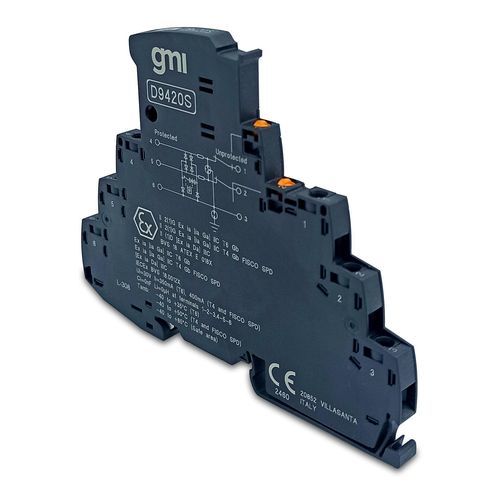

Dispositivo de protección contra sobretensiones SIL 3 para sistema de señales El modelo D9420SD9420S proporciona protección contra sobretensiones de dos etapas para señales de E/S flotantes de tres hilos de sistemas de medición y control y de seguridad. Con una anchura de 6 mm, puede instalarse fácilmente en cualquier armario de clasificación o de distribución. El SPD proporciona protección contra sobretensiones con impedancia de bucle de 1,65Ω, con cuchilla de desconexión en ambas vías de señal para facilitar la comprobación del bucle.SIL 3 según IEC 61508:2010.Entrada desde Zona 0 (Zona 20), instalación en Zona 1 y 2.Desconexión del circuito de señal mediante cuchilla de desconexión.Señalización sin alimentación auxiliar adicional, gracias al indicador de estado mecánico.Alta densidad, 6,2 mm por canal.Compatible con HART.Datos técnicosAlimentaciónTensión nominal del sistema Un24 V DCTensión máxima de funcionamiento continuo Uc30 V DCCorriente nominal600 mA (40°C)ProtecciónClasificación de prueba IECC1 / C2 / C3 / D1Protección de los tipos de señal0/4-20 mA HART, E/S digital, World FIP, F&Corriente nominal de descarga (In)(8/20) μs: 5 kA (núcleo-núcleo) 5 kA (núcleo-tierra) 5 kA (núcleo-tierra)Corriente de descarga de impulso (Iimp)(10/350) μs: 0.5 kA (núcleo-núcleo) 0,5 kA (núcleo-tierra) 0,5 kA (núcleo-tierra)Corriente de descarga total (Itotal)(8/20) μs: 10kAMax. corriente de descarga total (Imax)(8/20) μs: 20kA (para una vez)Resistencia en serie1,65Ω ± 20%Nivel de protección de tensión (Up)≤ 150 V (C1 - 1 kV/500 A) núcleo-tierra≤ 275 V (C2 - 10 kV/5 kA) núcleo-tierra≤ 55 V (C3 - 100 A) núcleo-tierra≤ 750 V (C1 - 1 kV/500 A) núcleo-tierra≤ 750 V (C2 - 10 kV/5 kA) núcleo-tierra≤ 1.2 KV (C3 - 100 A) núcleo-tierra≤ 80 V (C1 - 1 kV/500 A) núcleo-tierra≤ 125 V (C2 - 10 kV/5 kA) núcleo-tierra≤ 55 V (C3 - 100 A) núcleo-tierraTiempo de respuesta tA≤ 1 ns (núcleo-núcleo) ≤ 1 ns (núcleo-tierra) ≤ 100 ns (núcleo-tierra)Condiciones ambientalesTemperatura de funcionamientolímites de temperatura -40 a + 85 °C, humedad relativa 5% a 95%.MontajeTipoEN/IEC60715 TH 35 Carril DIN.Pesoalrededor de 60 g.ConexionesBloques de terminales de tornillo para acomodar terminaciones de hasta 2.5 mm2 flexibles.UbicaciónInstalación en Área segura o Zona 2 o Zona 1, Grupo IIC T4...T6.Clase de protecciónIP20.DimensionesAncho 6,2 mm, Fondo 83,5 mm, Alto 105,8 mm.CertificacionesATEX: DEKRA ATEX D9410, D9420, D9510, D9520 Series English Certificate (Europe) - BVS 18 ATEX E 018 X, DEKRA, 2022-07-12IECEx: DEKRA IECEx D9410, D9420, D9510, D9520 Series Certificate (International) - IECEx BVS 18.0012X, DEKRA, 2022-07-18SIL: EXIDA GM 17/11-006 R007 Análisis para aplicación SIL D9410S, D9420S (Internacional) - GM 17/11-006 R007, EXIDA, 2018-03-28Declaraciones de conformidadDeclaración de conformidad de la UE para D9410, D9420, D9510, D9520Características / Especificaciones técnicasModelo: D9420Categoría: Protección contra sobretensiones para señales de E/S y SeñalizaciónAncho: 6,2 mmTensión nominal del sistema: 24 V DCTensión máxima de funcionamiento continuo: 30 V DCCorriente nominal: 600 mA (40°C)Resistencia en serie: 1,65Ω ± 20%Clase de protección: IP20Montaje: EN/IEC60715 TH 35 Carril DINPeso: unos 60 gTemperatura de funcionamiento: -40 a +85 °CDimensiones: 6.2 x 83,5 x 105,8 mm
