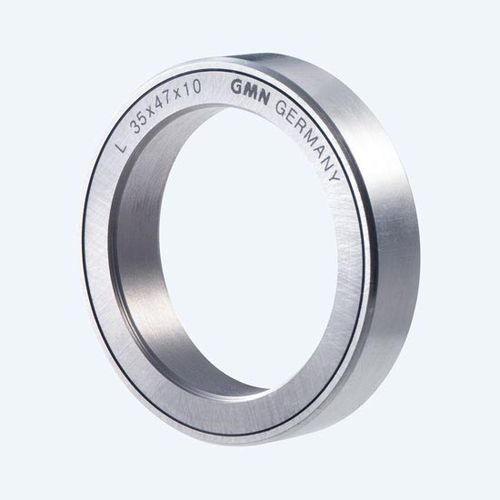

Junta de laberinto L series

de metalpara eje rotativolubricante

Los materiales metálicos de los componentes de sellado GMN de la serie L/M garantizan la máxima resistencia contra la contaminación gruesa y fina. Los materiales metálicos son adecuados para temperaturas de hasta 200 °C. El diseño L es especialmente adecuado para su uso con carga de pulverización normal para ejes y cubos giratorios. Datos técnicos: Anillo exterior: Aluminio (GD AlSi 12) Anillo interior: Acero no aleado Rango de temperatura: -40 °- 200 °C Diámetro del eje: 15 - 210 mm Anchura: 10, 14, 15, 20, 22 mm (dependiendo del tamaño) Altura de la ranura: Constantemente 0,2 - 0,5 mm (dependiendo del tamaño) Holgura de sellado: Horizontal Juego axial: Sax ver tabla de dimensiones (movimiento axial total de una posición final a la otra) Juego axial aumentado: Sax - 1,5 x Sax (bajo pedido todos los tipos también están disponibles con juego axial aumentado) nombre de pedido: L dxDxB con juego axial aumentado Juego radial: Srad = Sax /tan (42,5°) Características: Sin fricción: Gracias a su diseño sin contacto, las juntas laberínticas GMN garantizan un funcionamiento completamente sin fricción. Sin desgaste: Los componentes de los sellos GMN funcionan completamente libres de desgaste y ofrecen una vida útil ilimitada. Sin abrasión: El diseño sin contacto de los componentes de sellado GMN garantiza un funcionamiento libre de abrasión metálica que cumple los requisitos de limpieza más exigentes. Eficaz: La reducida distancia entre el anillo exterior y el interior, de sólo 0,2-0,5 mm aproximadamente, garantiza un elevado efecto de estanquidad y una protección altamente eficaz contra el ensuciamiento. Sin calor: Como no se genera calor por fricción, ni la junta ni los componentes adyacentes ni el lubricante están sometidos a cargas térmicas.
