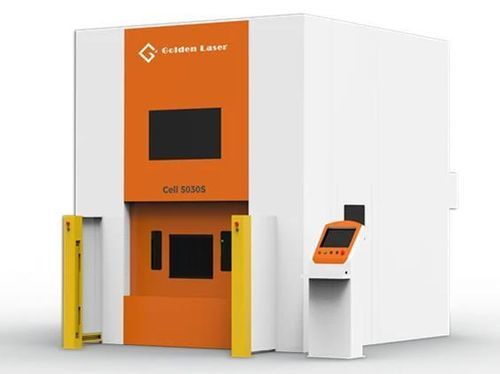

Sistema de corte láser Cell 5030S

de chapade tubospara la industria del automóvil

Resumen del producto
Sistema de corte láser de fibra verdadero de cinco ejes diseñado para mecanizar componentes 3D complejos y tubos de alta precisión. Combina una estructura en voladizo rígida con óptica móvil para ofrecer procesamiento estable y de alta velocidad en diversas geometrías de pieza.

Aspectos destacados

• Diseño en voladizo rígido optimizado para minimizar las vibraciones durante el corte a alta velocidad.
• Configuración de óptica móvil que mantiene velocidad y precisión constantes independientemente del peso de la pieza.
• Camino óptico totalmente cerrado que protege la entrega del haz contra polvo y residuos para una estabilidad a largo plazo.
• Alto dinamismo para un procesamiento 3D fluido a gran velocidad y acabado superficial de calidad.

Características clave

• Estructura en voladizo validada por simulación para equilibrar rigidez extrema y absorción de vibraciones.
• Tecnología de óptica móvil que asegura precisión de mecanizado uniforme independientemente de la masa de la pieza.
• Control de contaminación mediante un camino de luz duro totalmente cerrado que protege las ópticas y preserva la calidad del haz.
• Movimiento suave optimizado para altas velocidades de avance sin comprometer la integridad superficial.
• Software de control avanzado basado en CNC para procesos láser rápidos y sin contacto con sincronización multieje y gestión de periféricos.
• Conectividad remota para monitorización y diagnóstico que reduce tiempos de inactividad.
• Conjunto completo de programación offline para generación de utillajes, planificación de trayectorias y flujos de trabajo 2D/3D.

Cabezal de corte 5 ejes

• Rotación infinita (N*360°) para evitar enredos de cables y permitir trayectorias de corte continuas.
• Mantenimiento de distancia constante mediante servomotor de alta respuesta y detección sin contacto para una separación boquilla‑pieza precisa.
• Mecanismo inteligente anti-colisión con reinicio rápido para proteger el equipo y minimizar paradas.
• Geometría del cabezal optimizada para accesibilidad en zonas 3D complejas o confinadas.

Aplicaciones

• Fabricación de piezas tridimensionales curvas y complejas
• Mecanizado de componentes para automoción y aeronáutica
• Corte de tubos y tuberías de alta precisión
• Prototipado en diseño industrial y fabricación metálica a medida

Especificaciones técnicas

• Rango máximo de procesamiento (3D): 900 mm × 900 mm
• Recorrido eje X: 1500 mm
• Recorrido eje Y: 1500 mm
• Recorrido eje Z: 680 mm
• Recorrido eje C: N*360° ±220°
• Recorrido eje A: ±135° / ±90°
• Precisión de posicionamiento X, Y, Z: ±0,04 mm
• Velocidad máxima (Y/Z): 80 m/min
• Potencia láser: 1500 W – 6000 W
