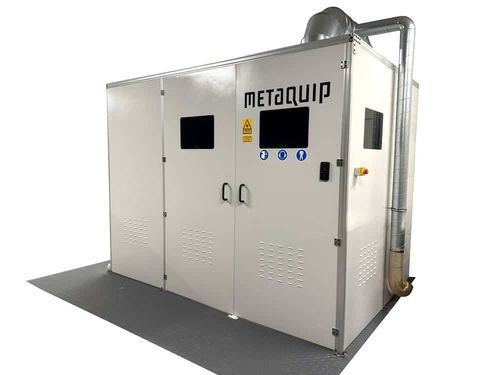

Sistema "room in room" con iluminación integrada

móvila medidamodular

Intro
Una cabina modular de soldadura láser ofrece un espacio de trabajo cerrado y autónomo diseñado para contener la radiación de láseres de Clase 4. Permite realizar soldadura láser y limpieza láser en un taller existente sin grandes modificaciones estructurales. La cabina modular se adapta al proceso y puede combinarse con extracción, filtros e iluminación.

Por qué una cabina modular es imprescindible para láseres de Clase 4
Los láseres de Clase 4 (incluyendo soldadores láser portátiles y equipos de limpieza láser) presentan un alto riesgo: tanto el haz como las reflexiones pueden causar daños oculares y cutáneos permanentes. Se requiere un espacio de trabajo cerrado y apantallado para una operación segura y para cumplir las obligaciones de seguridad relevantes (CE).

¿Qué es exactamente una cabina modular de soldadura láser?
Una cabina modular se construye con paneles estándar y está diseñada para contener radiación láser potente. Las características clave del enfoque modular incluyen:

• Disponible en varios formatos estándar (ejemplos: 2×3 m, 3×3 m y 3×4 m) o en tamaños personalizados
• Instalación rápida en el lugar
• Ampliable y reubicable si cambia la disposición del taller
• Fácil combinación con sistemas de extracción, filtros e iluminación

Una cabina para dos máquinas: soldadura láser y limpieza láser
La misma cabina modular puede alojar tanto un soldador láser portátil (para soldar acero al carbono, acero inoxidable, aluminio, titanio, latón y otros metales) como un limpiador láser / removedor de óxido (para eliminar óxido, pintura, aceites y otros contaminantes sin productos químicos ni abrasivos). Ambas aplicaciones se benefician del mismo espacio apantallado, enclavamientos y sistema de extracción; los requisitos de extracción pueden variar según el material limpiado.

Características clave de la cabina modular MetaQuip
La cabina está diseñada en torno a las exigencias prácticas del taller. Las características principales incluyen:

• Múltiples tamaños estándar: 2×3 m, 3×3 m y 3×4 m (posibilidad de personalización)
• Cerradura electromagnética de puerta: apertura desde el exterior con combinación; desbloqueo siempre posible desde el interior, incluso en caso de corte de suministro o activación de paro de emergencia
• Enclavamientos de seguridad estándar: el láser solo dispara cuando todas las protecciones están cerradas
• Combinable con extracción y filtración: preparada para sistemas de filtración industrial (sistema de ejemplo referido: BOFA AD 2000 iQ) para capturar humos de soldadura y residuos de limpieza
• Posibilidad de equipamiento completo: MetaQuip puede suministrar banco de trabajo y equipos adicionales para entregar la cabina lista para producción

Qué tamaño se adapta a su trabajo
Las recomendaciones de tamaño dependen de la pieza y del flujo de trabajo, no solo del espacio disponible:

• 2×3 m: adecuado para piezas pequeñas, trabajos de reparación, tareas de limpieza ligera y operaciones de un solo operario
• 3×3 m: adecuado para soldadura y limpieza de piezas medianas con espacio para manipular y girar la pieza
• 3×4 m: adecuado para marcos, estructuras y conjuntos más grandes o fases combinadas de soldadura y limpieza en una sola cabina
• Personalización: para productos no estándar (largos/anchos/pesados), producción en línea o necesidades logísticas específicas (p. ej. transportadores de rodillos o acceso para carretillas)

Cabina modular frente a acondicionar una sala usted mismo
En comparación con adaptar una sala existente, una cabina modular suele ofrecer:

• Puesta en marcha más rápida (a menudo instalable en un día)
• Mayor flexibilidad (la cabina puede moverse o reconfigurarse)
• Responsabilidad única clara para el concepto de seguridad (protecciones, enclavamientos, cerradura de puerta, extracción)
• Mantenimiento más sencillo y estado del producto documentado para comprobaciones y ampliaciones

Cómo encaja la cabina en un puesto de trabajo láser‑seguro
La cabina modular es un componente de un plan de seguridad completo. Elementos complementarios típicos incluyen:

• Sensor de distancia en la pistola de soldadura láser para que el haz se active solo cuando la pieza esté en el rango correcto
• Cascos de soldadura seguros para láser (modelos básicos o cascos de cobertura total para trabajos prolongados/ complejos)
• Filtración industrial del aire para capturar vapor y partículas en la fuente
• Protocolos de seguridad y formación del operario, incluidas las actuaciones de emergencia

Preguntas frecuentes (selección)

• ¿Necesito una cabina si solo suelde con láser ocasionalmente? Sí. La clasificación Clase 4 depende de la potencia del láser, no de la frecuencia; incluso un uso ocasional requiere apantallamiento.
• ¿Puedo colocar mi soldador o limpiador láser existente en una cabina MetaQuip? En la mayoría de los casos sí, siempre que el láser esté dentro del rango de potencia estándar de Clase 4; la idoneidad se evalúa caso por caso.
• ¿La cabina es adecuada tanto para soldadura como para limpieza láser? Sí. El principio de protección es el mismo; los requisitos de extracción varían según el material.
• ¿Qué ocurre con la puerta y los procedimientos de emergencia? La cerradura electromagnética se puede abrir desde el exterior con combinación y siempre desde el interior; la puerta se abre inmediatamente cuando se presiona el paro de emergencia.
• ¿Se puede ampliar la cabina más adelante? Sí. Por lo general es posible añadir paneles, cambiar la posición de la puerta o pedir tamaños personalizados.

Características técnicas / especificaciones

• Tamaños estándar disponibles: 2×3 m, 3×3 m, 3×4 m (tamaños personalizados disponibles)
• Cerradura electromagnética de puerta con apertura por combinación y desbloqueo interior para cortes de energía/urgencias
• Enclavamientos de seguridad estándar que impiden el disparo del láser si alguna protección está abierta
• Preparada para integración con sistemas de extracción/filtración industriales (ej. BOFA AD 2000 iQ)
• Opción de mobiliario interno completo (banco de trabajo y configuración lista para producción)
• Compatible con soldadores láser portátiles (rangos de potencia típicos: 1,5 kW, 2 kW, 3 kW; profundidades de soldadura hasta aprox. 10 mm para máquinas portátiles)
• Diseñada para soportar procesos de limpieza/eliminación de óxido con láser (sin productos químicos ni medios abrasivos)
• Diseño modular que permite ampliación posterior, reubicación o personalización logística (transportador de rodillos, acceso con montacargas, cambio de posición de puerta)
