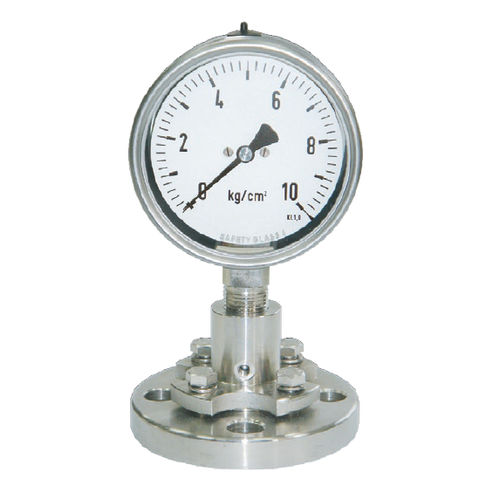

La junta de diafragma DT122 está diseñada para su uso en medios de proceso de alta viscosidad, como las industrias de procesos de pulpa, papel, tratamiento de residuos y plásticos Química. DT122 es fácil de montar con manómetros, presostatos e instrumentos de presión.
Datos técnicos
Conexión de instrumentos: rosca hembra Va a Vi' BSP o N PT
Tamaño de la membrana: 036, 045, 075 disponible
Conexión de proceso: W a 3" Brida, JIS, ANSI, DI N disponible
Temperatura limitada: -40~+150°C elemento refrigerante o línea capilar hasta 350°C
Rango de presión limitado:
075 Membrana: -760 mmHg~0, Brida de proceso mínima 2" x 150#
045 Membrana: Máximo hasta 40 kg/cm2
Mínimo -1~5 kg/cm2, 0~6 kg/cm2 Brida de proceso mínima %" x 150#
036 Membrana: Máximo hasta 40 kg/cm2 Mínimo O-IO kg/cm2 Brida de proceso mínima Vi* x 150#
Material: Carcasa superior e inferior-$S316(estándar), otros bajo pedido Membrana: SS316L (estándar); Opciones- Hastelloy C276, tantalio y otros bajo pedido.
---
