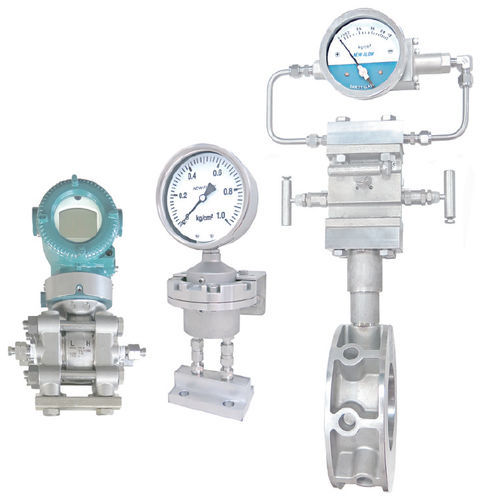

Placa de orificio para la medición de caudal por presion diferencial OPF

Datos técnicos Servicio: Aire, gases, agua y otros líquidos Tipo de carcasa superior: Manómetro de presión diferencial, y Transmisor de presión diferente disponible Indicador de cuadrante: ø4" o ø6" disponible (excepto tipo Transmisor) Material de la carcasa: SS304 Material del cuerpo: SS316, SS304, PVC, PVDF, opción disponible Relación Beta: (β) 0.3~0.7 Incertidumbre del Coeficiente de Descarga: Para 1/2"-(β)0.3~0.7: ±2.25% Para 1"~1-1/2"-(β)0.3~0.7: ±1.75% Para 2"~20"-(β)0.3~0.7: ±1.25% Elemento de caudal: Tipo orificio Tamaño de conexión: 2"~20" y opción disponible Capacidad de conexión: ANSI 150#, ANSI 300#; otras bridas disponibles Rango de caudal: Agua-3~2500 M3/H; Aire-30~2400 NM3/H Max. Temperatura de trabajo: PVC-40℃; PVDF-80℃; Metal-estándar 150℃ (300℃ opción) Precisión: DPH200/300/400: ±3%F.S (Ascendente) Transmisor D/P: ±0,04% del Span DPBG: ±2,5%F.S (en presión ascendente)
