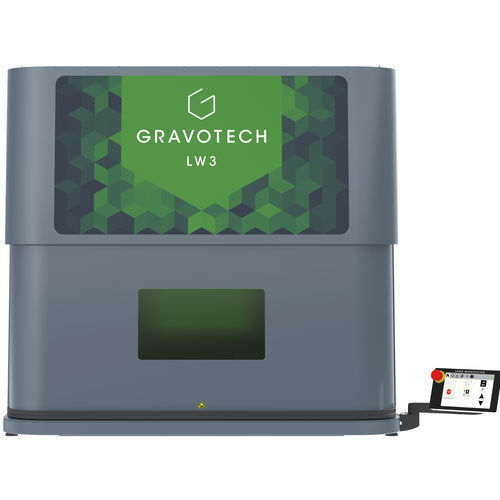

Máquina de marcado láser LW3 GREEN

de papelpara maderade metal

Resumen
El Gravotech LW3 es una estación láser industrial en carcasa Clase 1 diseñada para el marcado directo de piezas grandes. Compatible con fuentes Fiber, MOPA, DPSS/Hybrid y Green, ofrece un gran volumen útil (altura interior hasta ≈ 628 mm) y funciones pensadas para producción segura y precisa.

Características principales

• Alta capacidad de marcado: área estándar 300 x 300 mm; opción puente ZX para ampliar hasta 875 x 300 mm; espacio interior para piezas altas (≈ 628 mm).
• Compatibilidad multi-tecnología: Fiber, MOPA, DPSS/Hybrid y Green para marcar metales, plásticos y diversas superficies; apto para DPM, serialización y grabado multinivel.
• Diseño orientado a producción: pantalla táctil 7" integrada, puerta automática de 3 lados con sensores de seguridad, mesa metálica para fijaciones y carro opcional para movilidad.

Destaques

• Opción puente ZX para extender la carrera X y el área efectiva de marcado.
• Eje Z motorizado (curso estándar 295 mm; 575 mm con ZX) y posicionamiento programable.
• Puerta automática 3 lados: cierre al iniciar el ciclo y reapertura al finalizar; ventana de visualización protegida para control visual sin gafas cuando es seguro.
• Módulo 3D opcional para superficies inclinadas o en ángulo.
• Preparado para integración con sistemas de extracción/filtración de humos y partículas.

Aplicaciones típicas

• Trazabilidad y DPM en piezas industriales grandes (automoción, aeroespacial, maquinaria).
• Identificación permanente: números de serie, códigos 1D/2D (DataMatrix), marcado por lotes y logos.
• Personalización y producción en lotes medios que requieren marcado multi-posicional o multinivel.

Características / Especificaciones técnicas

• Modelo: LW3
• Marca: Gravotech
• Fuentes láser: Fiber (1064 nm), MOPA (1064 nm), DPSS/Hybrid (1064 nm), Green (532 nm)
• Potencias típicas: Fiber 20W/30W/50W; MOPA 30W/60W; DPSS/Hybrid 10W/20W; Green 5W/10W
• Área de marcado estándar: 300 x 300 mm (según lente); con puente ZX: hasta 875 x 300 mm
• Ejemplos de zonas por lente: F100 65 x 65 mm; F160 110 x 110 mm; F254 175 x 175 mm; F330 205 x 205 mm; F420 300 x 300 mm
• Tamaño máximo de pieza (L x A x H) aprox.: 810 x 720 x 628 mm (según focal)
• Curso Z: 295 mm estándar (575 mm con ZX); Curso X (ZX): 575 mm
• Velocidad de marcado: hasta 4000 mm/s (según cabeza y parámetros)
• Peso máximo sobre mesa: aprox. 50 kg (dependiendo de la aplicación)
• Seguridad láser: Clase 1 con puerta cerrada; Clase 2M en puerta abierta (diodo de puntería)
• Dimensiones máquina (L x A x H) independiente: 1213 x 1023 x 1120 mm; con carro: 1213 x 1023 x 2120 mm
• Peso máquina típico: eje Z ≈ 160 kg; puente ZX ≈ 200 kg
• Consumo aproximado: ≈ 800 W; Tensión: 100–240 V AC
• Interfaces y software: Ethernet TCP/IP, RS232, USB, bornier I/O (8 in / 8 out), compatibilidad Lasertrace y Gravostyle™
• Opciones: puente ZX, módulo 3D, integración extracción/filtración, carro, selección de lentes
