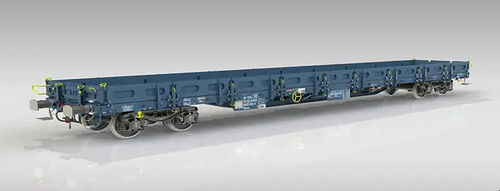

Transportador con ruedas Rens

para la industria siderúrgicade plataformapara contenedores

Características

• Apto para el transporte de productos metalúrgicos largos (tubos de acero, perfiles, chapas), carga general, materiales de construcción y vehículos sobre ruedas.
• Equipado con 2 aletas frontales abatibles de pequeño tamaño, 8+8 bastidores abatibles cortos o estándar (variante) y 9+9 aletas laterales abatibles.
• Suelo metálico de serie; su variante con suelo de madera disponible.
• Diseño conforme a las normas TSI, EN y UIC; marcado TEN GE para circulación.
• El bastidor cumple EN 12663-2 y se configura también para uso en vagones tipo Rglns para transporte de 3 x 20' o 1 x 40' + 1 x 20' contenedores.

Capacidades

• Carga desde arriba con grúa, desde los laterales tras abatir los bastidores y las aletas laterales, o por el frente tras abatir las aletas frontales para crear una plataforma de transición.
• Fijación de la carga posible por diversos métodos según la normativa UIC.

Esquema de carga
a-a | (m) | (t) | Δ Δ t
a-a | 2 | 36 | 37
b-b | 5 | 40 | 44
c-c | 9 | 42 | 52
d-d | 15 | 52 | 65
e-e | 18 | 65 | 28

Parámetros
Carga por eje: 22,5 t
Ancho de vía: 1435 mm
Gabarit rodante: G1+GI1 – TSI WAG, EN 15273-2
Régimen de freno: "S"
Tipo de freno: GP-A (K)
Velocidad máx. (vacío o ≤14,5 t/eje): 120 km/h
Velocidad máx. (≤22,5 t/eje): 100 km/h
Condiciones climáticas: T1, T3 – TSI WAG
Radio mínimo (vagón suelto desacoplado): 50 m
Longitud entre topes: 19 900 mm
Peso en vacío: ~24,9 t
Capacidad útil: ~65,1 t
Altura de carga del suelo: 1198 mm
Altura de aletas frontales y laterales (sobre el suelo): ~554 mm
Alturas de bastidores (sobre el suelo): ~564 mm acortado; ~1337 mm estándar
Longitud útil: 18 502 mm
Ancho útil: 2650 mm
Superficie de carga: ~49 m²
Material del suelo: metal (variante madera posible)
Tipo de bogie: Y25Lsd-KP1V

Especificaciones técnicas

• Nombre de modelo: Rens
• Carga por eje: 22,5 t
• Ancho de vía: 1435 mm
• Gabarit rodante: G1+GI1 – TSI WAG, EN 15273-2
• Régimen de freno: "S"
• Tipo de freno: GP-A (K)
• Velocidad máx. (vacío o ≤14,5 t/eje): 120 km/h
• Velocidad máx. (≤22,5 t/eje): 100 km/h
• Condiciones climáticas: T1, T3 – TSI WAG
• Radio mínimo (vagón suelto desacoplado): 50 m
• Longitud entre topes: 19 900 mm
• Peso en vacío: aproximadamente 24,9 t
• Capacidad útil: aproximadamente 65,1 t
• Altura de carga del suelo: 1198 mm
• Altura de aletas frontales y laterales: aproximadamente 554 mm
• Alturas de bastidores: ~564 mm (acortado), ~1337 mm (estándar)
• Longitud útil: 18 502 mm
• Ancho útil: 2650 mm
• Superficie de carga: ~49 m²
• Material del suelo: metal (variante madera posible)
• Tipo de bogie: Y25Lsd-KP1V
• Normativa / conformidad: TSI, EN, UIC; EN 12663-2 para el bastidor; marcado TEN GE
