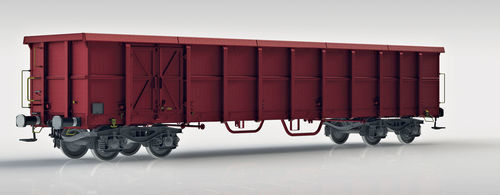

Transportador con ruedas Eanos

volquete

Descripción del producto

• Este vagón de caja abierta es adecuado para el transporte de materiales resistentes a la intemperie, principalmente mercancías a granel (carbón, mineral, piedra, briquetas, chatarra) así como cargas unitarias.
• El vagón puede cargarse a través de la abertura superior de la caja o mediante cuatro aberturas (1.800 x 1.800 mm) tras la apertura de las puertas batientes.
• El diseño del vagón cumple los requisitos de las normas TSI, EN y UIC y dispone del marcado TEN GE para la circulación.

Capacidades

• El vagón puede descargarse lateralmente mediante volteadores rotativos a través de la abertura superior o mecánica/manualmente mediante las cuatro aberturas (1.800 x 1.800 mm) tras la apertura de las puertas batientes.

Parámetros (tabla)
Carga por eje: 22,5 t / eje
Ancho de vía: 1.435 mm
Gabarit: G1-TSI
Régimen de freno: "S"
Tipo de freno: GP (K)
Vel. máx. cargado (90,0 t): 100 km/h
Vel. máx. vacío: 120 km/h
Condición climática: T1
R_min: 35,0 m
Longitud entre topes: 15.740 mm
Peso en vacío: ≈ 24,0 t
Carga útil: ≈ 66,0 t
Apertura de carga: 14.490 x 2.720 mm
Área de carga: 39,4 m²
Altura de carga: 1.235 mm
Chapa de suelo: 6 mm
Chapas de la caja: 4 y 6 mm
Bogie: Y25Ls1-K


Características / especificaciones técnicas

• Familia de modelo: Eanos
• Volumen: 82,5 m³
• Carga por eje: 22,5 t por eje
• Ancho de vía: 1.435 mm (ancho estándar)
• Clasificación de gabarit: G1-TSI
• Régimen de freno: "S"; Tipo de freno: GP (K)
• Velocidad máxima (cargado a 90,0 t): 100 km/h; Velocidad máxima (vacío): 120 km/h
• Condición climática operativa: T1
• Radio mínimo de curva (R_min): 35,0 m
• Longitud entre topes: 15.740 mm
• Peso en vacío aproximado: 24,0 t; Carga útil aproximada: 66,0 t
• Dimensiones de la abertura de carga: 14.490 x 2.720 mm; Cuatro aberturas adicionales 1.800 x 1.800 mm (tras apertura de puertas batientes)
• Área de carga: 39,4 m²; Altura de carga: 1.235 mm
• Espesor de la placa de suelo: 6 mm; Espesor de las placas de la caja: 4 y 6 mm
• Tipo de bogie instalado: Y25Ls1-K
• Conformidad: Diseñado para cumplir las normas TSI, EN y UIC; Marcado TEN GE para la circulación
