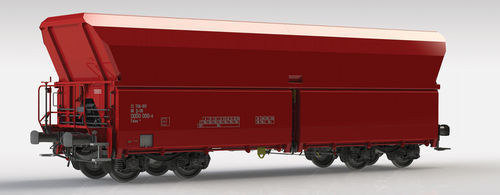

Transportador con ruedas Falns 184

volquete

Características

• Vagón tolva abierto autodescargable, apto para el transporte de materiales a granel resistentes a la intemperie, principalmente piedra caliza.
• Descarga rápida mediante evacuación lateral a través de cuatro puertas, todas accionadas hidráulicamente. La energía hidráulica la suministra una bomba accionada por el eje; dispone de una bomba manual de emergencia en la plataforma.
• Diseñado según las normas TSI, EN y UIC para la explotación en tráfico RIV y TEN RIV.

Capacidades

• Dos opciones de ancho de descarga: 3.750 mm o 4.300 mm.
• Control de descarga accesible desde ambos lados del vagón.
• Las puertas pueden accionarse en hasta tres ciclos de apertura/cierre utilizando la energía almacenada en una bomba hidráulica acumuladora.
• Estanqueidad de las puertas: adecuada para granulometría > 1 mm.

Parámetros (tabla)
Carga por eje: 22,5 t / eje
Ancho de vía: 1.435 mm
Gabarit de carga: G1-TSI
Régimen de freno: "S"
Tipo de freno: GP-A-K
Vel. máx. a 90,0 t: 100 km/h
Vel. máx. (vacío): 120 km/h
Condición climática: T<RIV>
R_min: 75,0 m
Longitud entre topes: 12.540 mm
Peso en vacío: ~ 23,7 t
Carga útil: ~ 66,3 t
Volumen de carga: 77,0 m3
Apertura de carga: 11.702 x 1.868 mm
Longitud de descarga: 10.508 mm (total)
Ancho de descarga: 3.750 o 4.300 mm
Ángulo de la chapa inclinada: 49°
Número de secciones: 2
Material de la caja: Acero al carbono
Tipo de bogie: BA 628.5 (K), BA 629.5 (K)
Accionamiento de puertas: Hidráulico


Especificaciones técnicas

• Modelo: Falns 184
• Volumen de carga: 77,0 m3
• Carga por eje: 22,5 t / eje
• Ancho de vía: 1.435 mm
• Gabarit de carga: G1-TSI
• Régimen de freno: "S"
• Tipo de freno: GP-A-K
• Vel. máx. a 90,0 t: 100 km/h
• Vel. máx. (vacío): 120 km/h
• Radio mínimo de curva (R_min): 75,0 m
• Longitud entre topes: 12.540 mm
• Peso en vacío: ~ 23,7 t
• Carga útil: ~ 66,3 t
• Apertura de carga: 11.702 x 1.868 mm
• Longitud de descarga (total): 10.508 mm
• Opciones de ancho de descarga: 3.750 mm o 4.300 mm
• Número de secciones: 2
• Material de la caja: Acero al carbono
• Tipos de bogie: BA 628.5 (K), BA 629.5 (K)
• Accionamiento de puertas: Hidráulico (bomba hidráulica accionada por el eje + bomba manual de emergencia)
• Diseñado según: TSI, EN, UIC para tráfico RIV y TEN RIV
