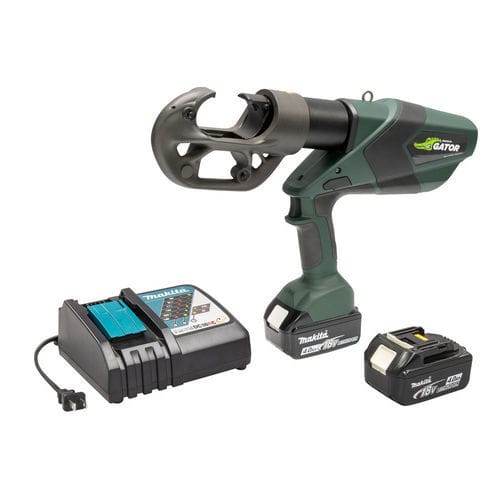

Herramienta de engaste eléctrica EK1240SLX

para bornes de cablespara conectorpara de hilo

Descripción del producto
La EK1240SLX proporciona una salida de 12 toneladas en una herramienta tipo pistola, alimentada por batería y pensada para uso en campo con conectores eléctricos de alta exigencia. La activación configurable de doble pulsación requiere dos tirones consecutivos del gatillo para iniciar un ciclo, reduciendo accionamientos involuntarios durante el posicionamiento. Las mejoras ergonómicas y de reducción de peso facilitan el trabajo repetitivo. La tecnología IntelliCRIMP® monitorea la fuerza de engarzado en cada ciclo y emite alertas visuales y sonoras si la presión cae por debajo de la especificación, contribuyendo a terminaciones consistentes y clasificadas UL cuando se usan matrices aprobadas.

Características

• Vida útil ampliada — Hasta un 35% más de vida útil frente a la generación anterior.
• Cabezal ligero — Cabezal un 20% más ligero para mejorar la maniobrabilidad y reducir la fatiga.
• Mejor consistencia de engarce — Guía ranurada integrada que mantiene la alineación del émbolo para engarces repetibles.
• Monitorización IntelliCRIMP® — Control continuo de la fuerza con alertas visuales y sonoras.
• Activación de doble pulsación configurable — Limita ciclos accidentales durante la configuración.
• Parada automática de retracción (ARS) — Se retrae solo lo necesario entre engarces para acortar el tiempo de ciclo.
• Compatibilidad de matrices — Compatible con matrices de estilo P y U.
• Conectividad inalámbrica — Conexión a dispositivos móviles para datos y diagnósticos.

Información de pedido (modelos / variantes)

• EK1240SLX11 — Engarzadora ligera 12 Ton, cargador 120V, dos baterías 18V 4.0Ah (equipo estándar: batería 05167; cargador 52178 120V).
• EK1240SLX12 — Engarzadora ligera 12 Ton, cargador 12V, dos baterías 18V 4.0Ah (equipo estándar: batería 05167; cargador 52180 12V).
• EK1240SLX22 — Engarzadora ligera 12 Ton, cargador 230V, dos baterías 18V 4.0Ah (equipo estándar: batería 05167; cargador 52179 230V).
• EK1240SLXB — Engarzadora ligera 12 Ton (solo herramienta).

Documentos de soporte

• 300102994 EK1240SLX Operation Manual English.pdf (1.58 MB)
• G1113 EK1240SLX Datasheet Final ADA.pdf (2.58 MB)
• Warranty & Return Policy (referenced document)

Especificaciones
Sub Brand: Gator
Tipo: Engarzadora estilo matriz (tipo pistola)
Aplicación: Engarzado 12 toneladas para conectores eléctricos de alta resistencia
Norma: C/US UL Classified (con matrices aprobadas)
Tamaño de cable: 8 AWG - 750 Kcmil (Cu & Al)
Tamaño de abertura: 1,65 in (42 mm)
Longitud total: 16,25 in (413 mm)
Fuerza de engarzado: 24,000 lbs (106 kN)
Capacidad de engarzado: hasta 750 Kcmil (MCM) Cu & Al
Tipo de conector: terminales y empalmes codificados por color
Peso: 13.5 lb
Fuente de energía: baterías Makita® (ej.: 18V 4.0Ah incluidas en kits seleccionados)

Características técnicas

• Salida: fuerza de engarzado 12 toneladas (24,000 lbs / 106 kN)
• Capacidad de engarzado: hasta 750 Kcmil (MCM) para cobre y aluminio
• Rango de cable: 8 AWG a 750 Kcmil (Cu & Al)
• Tamaño de abertura: 1,65 in (42 mm)
• Longitud total: 16,25 in (413 mm)
• Peso: 13.5 lb
• Clasificado UL cuando se emplea con matrices aprobadas (compatible con Burndy®, Anderson®, Blackburn®, ILSCO®, Thomas & Betts®, Panduit®, Penn Union®)
• Monitoreo IntelliCRIMP® con alertas visuales y sonoras
• Activación de doble pulsación configurable para reducir accionamientos no intencionados
• Parada automática de retracción (ARS) para reducir el tiempo de ciclo
• Compatible con matrices P y U
• Alimentado por baterías Makita® (variantes según el cargador incluido)
