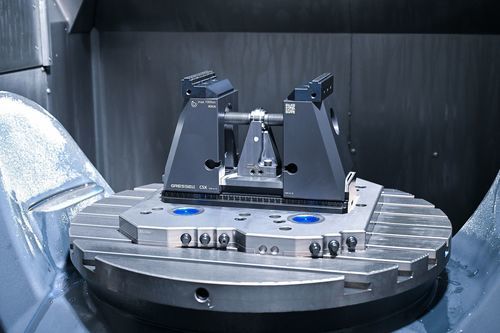

Mordaza para máquina herramienta C5X

para máquinas herramientas de 5 ejesmodulable5 ejes

Resumen del producto La mordaza centrada C5X de GRESSEL está diseñada para los requisitos del mecanizado CNC 5 ejes moderno. Su diseño compacto, elevada fuerza de sujeción y excelente accesibilidad la hacen adecuada para máquinas 5 ejes con o sin automatización de palets. El C5X acepta todas las mordazas del sistema GRESSEL 2.0, permitiendo soluciones de agarre a medida. Una amplia carrera de apriete y un sistema de husillo de cambio rápido permiten un ajuste rápido del rango de sujeción.

Principales ventajas

• Mejor accesibilidad: mordazas de alta sujeción y diseño simétrico permiten mecanizado sin colisiones desde todos los lados sin consola.
• Diseño modular: tres alturas (S/M/L) y múltiples longitudes de cuerpo base para rangos de sujeción configurables.
• Cambio rápido de mordazas: las mordazas se cambian en segundos con solo dos tornillos.
• Alta fuerza de sujeción: hasta 40 kN para sujeción precisa y repetible sin preapriete.
• Cambio y extensión rápida de husillo: el sistema de husillo de cambio rápido facilita la conversión del rango de sujeción.

Compatibilidad y modularidad Todas las mordazas del sistema GRESSEL 2.0 son compatibles con la mordaza central C5X. El completo programa de mordazas C2.0 y el amplio kit de construcción de mordazas permiten soluciones personalizadas (mordazas reversibles, mordazas prismáticas, etc.). El cambio rápido de mordazas y el sistema de husillo de cambio rápido simplifican la reconfiguración.

Montaje y posicionamiento El C5X incluye variantes de fijación estandarizadas para el montaje directo en máquina. Alineado y sujeción pueden realizarse con el sistema de sujeción por punto cero GRESSEL gredoc o con las variantes de posicionamiento SCHUNK VERO-S. Se pueden suministrar orificios adicionales de posicionamiento y fijación a petición. Opciones de montaje: tornillos de apriete, bloques deslizantes de precisión, garras de sujeción e integración en sistemas de punto cero.

Versiones disponibles El C5X está disponible en tres alturas (S / M / L) y múltiples longitudes de base. Versiones típicas:

• C5X-S (H = 142 mm)
• C5X-M (H = 181 mm)
• C5X-L (H = 252 mm)

Tabla - Datos importantes de un vistazo Tamaño | Fuerza de sujeción | Dimensiones (cuerpo base) | Peso
C5X-S L-320 mm | 0 – 40 kN | 320 x 125 x 142 mm | 26.1 kg
C5X-M L-320 mm | 0 – 40 kN | 320 x 125 x 181 mm | 32 kg
C5X-L L-320 mm | 0 – 40 kN | 320 x 125 x 252 mm | 42.6 kg
C5X-S L-400 mm | 0 – 40 kN | 400 x 125 x 142 mm | 29 kg
C5X-M L-400 mm | 0 – 40 kN | 400 x 125 x 181 mm | 35 kg
C5X-L L-400 mm | 0 – 40 kN | 400 x 125 x 252 mm | 45.5 kg
C5X-S L-500 mm | 0 – 40 kN | 500 x 125 x 142 mm | 32.5 kg
C5X-M L-500 mm | 0 – 40 kN | 500 x 125 x 181 mm | 38.5 kg
C5X-L L-500 mm | 0 – 40 kN | 500 x 125 x 252 mm | 49 kg
C5X-S L-600 mm | 0 – 40 kN | 600 x 125 x 142 mm | 36 kg
C5X-M L-600 mm | 0 – 40 kN | 600 x 125 x 181 mm | 42 kg
C5X-L L-600 mm | 0 – 40 kN | 600 x 125 x 252 mm | 52.5 kg
C5X-S L-800 mm | 0 – 40 kN | 800 x 125 x 142 mm | 43.2 kg
C5X-M L-800 mm | 0 – 40 kN | 800 x 125 x 181 mm | 49.1 kg
C5X-L L-800 mm | 0 – 40 kN | 800 x 125 x 252 mm | 59.7 kg

Aplicaciones El C5X está diseñado para mecanizado 5 ejes (OP10) y entornos con automatización por palets, proporcionando acceso sin colisiones para operaciones complejas en 5 caras y 5 ejes. Las mordazas de alta sujeción y el diseño simétrico permiten el mecanizado sin consolas adicionales.

Especificaciones técnicas

• Familia de modelos: C5X (mordaza de sujeción centrada 5 ejes)
• Fuerza de sujeción: 0 – 40 kN (máx.)
• Carrera básica de sujeción (grande): 120 mm
• Alturas disponibles: H = 142 mm (S), 181 mm (M), 252 mm (L)
• Longitudes del cuerpo base disponibles: L = 320, 400, 500, 600, 800 mm
• Compatibilidad de mordazas: mordazas sistema GRESSEL 2.0 (programa C2.0) — mordazas reversibles, prismáticas, etc.
• Cambio rápido de mordazas: mordazas extraíbles con dos tornillos
• Sistema de husillo de cambio rápido: conversión rápida y extensión de husillo
• Husillo superior: fuerza de sujeción aplicada directamente a la pieza
• Opciones de montaje: variantes de fijación estandarizadas; tornillos de apriete, bloques deslizantes de precisión, garras de sujeción; integración opcional con el sistema de sujeción por punto cero GRESSEL gredoc
• Peso y dimensiones: ver tabla arriba
• Uso típico: mecanizado CNC industrial 5 ejes y automatización por palets
