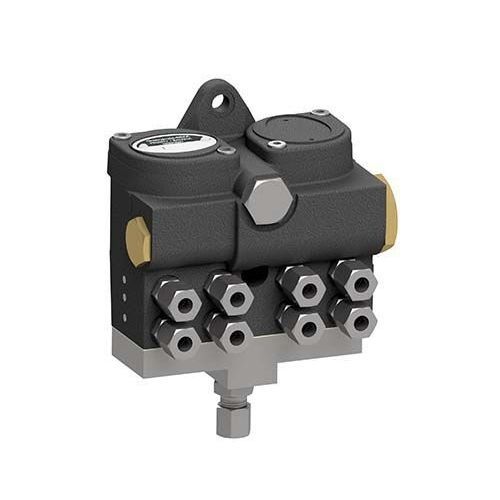

Sistema de lubricación de aceite TDM series

multilíneamecánico

La serie BEKA TDM es una gama de sistemas multilínea para lubricación con aceite que se utiliza en todos los campos de la ingeniería mecánica. La serie TDM consta de dos tipos de bombas: TDM y TDM-FS(U). La TDM-FS(U) presenta un mayor caudal y una menor velocidad de accionamiento, por lo que este sistema de bomba es ideal para pequeños motores diésel, compresores, bombas de vacío, máquinas herramientas, máquinas textiles, etc. La TDM se utiliza más habitualmente en motores de combustión, compresores pequeños y máquinas herramientas, de procesamiento textil y de madera. Visión de conjunto del sistema Tornillos de reglaje de caudal La carrera del pistón, y con ella el caudal, se pueden ajustar con el tornillo de reglaje del pistón de suministro situado debajo de la tapa o de la cubierta de la bomba en el caso de las bombas TDM-FS(U). Eje de accionamiento El eje de accionamiento hace girar el eje de la bomba, ubicado en una posición central, y el disco de leva mediante un engranaje. Es así como se efectúan las carreras de los pistones de suministro. Salidas Las bombas de la serie TDM se pueden configurar con hasta 8 salidas con diferentes tipos de conexión de manguera. Los conectores a presión facilitan la instalación de las líneas de lubricación. Entrada de aceite La entrada de aceite se conecta a un recipiente de aceite mediante una manguera. Existen recipientes de aceite de distintos tamaños. Principio de funcionamiento La lubricación solo tiene lugar mientras la máquina está en funcionamiento. El eje de accionamiento pone en movimiento la bomba de la serie TDM.
