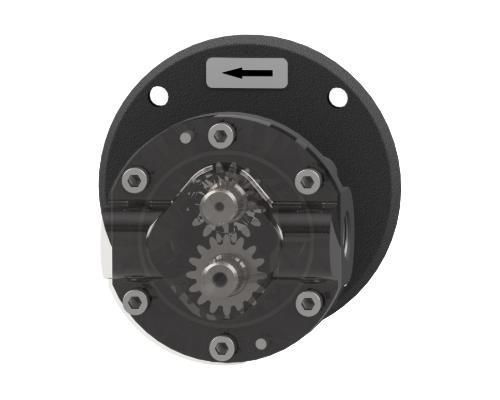

Bomba hidráulica de engranaje FL-MZ

de engranaje externode engranaje internoeléctrica

Descripción general
La serie BEKA FL-MZ incluye bombas de engranajes diseñadas para suministrar aceite y lubricantes similares al aceite con características de lubricación adecuadas. La gama incluye variantes FL (brida), U (pie) y MZ (motor) para aplicaciones industriales de lubricación y transporte.

Diseño y conformidad
Conformidad ATEX para uso en zonas peligrosas. Construcción compacta y robusta para reducir el espacio de instalación y facilitar el mantenimiento. Las motobombas MZ están disponibles en construcciones horizontales y verticales; las MZ horizontales pueden montarse en depósito o máquina y aspirar hasta 1 m desde un cárter de aceite.

Variantes de la serie

• FL: Bombas de brida para accionamiento directo mediante acoplamiento (p. ej. máquinas herramienta, compresores, bombas de alta presión). Disponibles para rotación en sentido horario o antihorario; opción de sentido de caudal constante.
• U: Bombas de pie; funcionalmente comparables a las de brida, con diferente montaje.
• MZ: Motobombas en construcción horizontal o vertical; versiones horizontales aptas para montaje en depósito o máquina, altura de aspiración hasta 1 m.

Tipos de engranaje
Disponibles como bombas de engranaje externas e internas. Las internas soportan presiones de funcionamiento más altas (hasta 100 bar) y presentan menor emisión acústica; las externas ofrecen un amplio rango de caudales con bajo nivel de ruido.

Datos técnicos
Principio de funcionamiento | Versión engranaje externo | Versión engranaje interno
Salidas | 1 | 1
Volumen de suministro Bombas FL | 0,06–65 l/min | 4–32 l/min
Volumen de suministro Bombas U | 1–65 l/min | 4–32 l/min
Volumen de suministro Bombas MZ | 0,06–65 l/min | 4–32 l/min
Lubricante | Aceite | Aceite
Temperatura de funcionamiento | -20 a +80 °C (-4 a 176 °F) | -5 a +0 °C (23 a 158 °F)
Presión de funcionamiento | Máx. 30 / 35 / 40 bar (435 / 507 / 580 psi) | Máx. 100 bar (1450 psi)
Tensión de alimentación | 230 / 400 V DC
Clase de protección | IP55

Características / especificaciones técnicas

• Nombre de la serie: BEKA FL-MZ (variantes FL, U y MZ)
• Opciones de engranaje: Externo e interno
• Salidas: 1
• Rangos de caudal: FL y MZ 0,06–65 l/min (externa); U 1–65 l/min (externa); interna 4–32 l/min
• Lubricantes compatibles: Aceite y lubricantes similares al aceite
• Temperaturas y presiones de funcionamiento según lo indicado arriba
• Tensión de alimentación: 230 / 400 V DC; Clase de protección: IP55
• Conformidad ATEX para entornos peligrosos
• Diseño compacto; montaje en brida (FL), pie (U) o motor (MZ); opciones MZ horizontales y verticales; MZ horizontales: aspiración hasta 1 m desde el cárter
