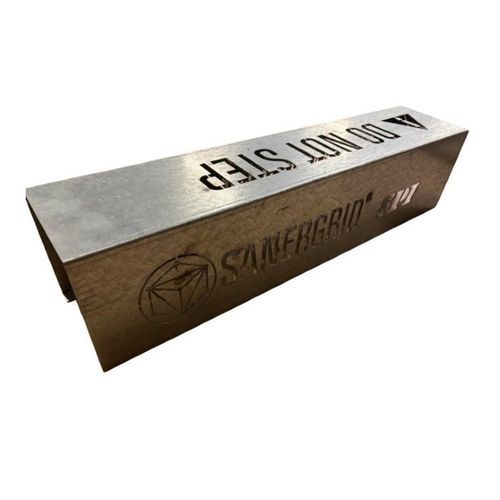

Cárter de filtro de cartucho BRAD® 600

para hidrocarburospara aceitede acero

Presentación

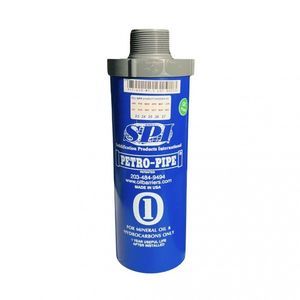

El BRAD® 600 es una carcasa de protección mecánica diseñada para reducir el riesgo de impactos accidentales en los cartuchos y prefiltros SPI PETRO-PIPE®. Protege los filtros y prefiltros, preserva la estanqueidad y el rendimiento hidráulico del sistema de filtración, y asegura las operaciones de explotación y mantenimiento alrededor de transformadores, balsas de retención, skids fotovoltaicos y sistemas BESS.

Descripción del BRAD® 600

• Carcasa en acero galvanizado con recubrimiento de zinc (Z275): diseñada para uso exterior y resistente a las condiciones ambientales.
• Fabricación por corte láser y plegado: proceso que garantiza una estructura precisa y robusta, adecuada a las exigencias en obra.
• Diseño exclusivo SANERGRID®: diseño sin tornillos, sin soldaduras, sin adhesivos y sin piezas mecánicas, que facilita la instalación y la integridad mecánica.
• Estructura que ofrece resistencia a solicitaciones laterales, verticales y transversales, así como a impactos accidentales y a fuerzas de viento elevadas.
• Instalación rápida y universal sin modificar la balsa de retención, la fosa de hormigón o el skid fotovoltaico.
• Diseñado para no alterar el comportamiento hidráulico del sistema de filtración y para ayudar a limitar la exposición directa de los cartuchos filtrantes a la radiación UV.

Ámbitos de aplicación

• Protección de kits de filtración en balsas de retención de transformadores (aceite dieléctrico u otros hidrocarburos).
• Instalaciones fotovoltaicas y skids de filtración PETRO-PIPE®.
• Sistemas BESS (Battery Energy Storage Systems) y fosas de hormigón que requieren protección mecánica de los filtros.

Funciones y beneficios

• Reduce el riesgo de rotura de las cabezas roscadas de PVC de los cartuchos filtrantes y prefiltros.
• Mantiene la estanqueidad del sistema de filtración.
• Preserva el rendimiento hidráulico del dispositivo de filtración.
• Asegura las intervenciones de mantenimiento y los pasos frecuentes alrededor del equipo de filtración.

Instalación

• Separar ligeramente los bordes de la carcasa para permitir su inserción sobre el kit de filtración.

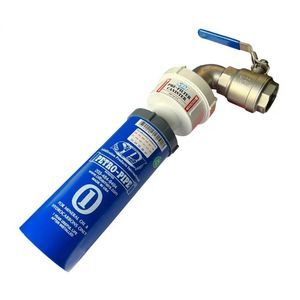

• Colocar el BRAD® entre el codo y el prefiltro; se mantiene en posición sobre el kit.
• Instalable en nuevas instalaciones con filtros PETRO-PIPE® SPI o como retrofitting en instalaciones existentes sin modificar la balsa.

Mantenimiento

• Mantenimiento reducido; se recomienda inspección visual periódica.

Accesorios y opciones

• La gama BRAD® se presenta según el tipo de cartuchos a proteger (p. ej. referencias adaptadas a las gamas PETRO-PIT® y PETRO-PIPE®).
• Ejemplos de referencias: BRAD 400 (para PETRO-PIT®) y BRAD 600 (para PETRO-PIPE®).
• Posibilidad de fabricación a medida (BRAD SP) para carcasas adaptadas a configuraciones específicas.

Características / especificaciones técnicas

• Peso: 6,6 kg
• Dimensiones (L × An × Al): 660 × 210 × 210 mm
• Condiciones de uso: Exterior, Interior
• Material: Acero (galvanizado con recubrimiento de zinc Z275)
• Filtración objetivo: Aceites dieléctricos, Hidrocarburos
• Proceso de fabricación: corte láser y plegado
• Diseño: sin tornillos, sin soldadura, sin piezas mecánicas (resistente a solicitaciones laterales, verticales y transversales)
