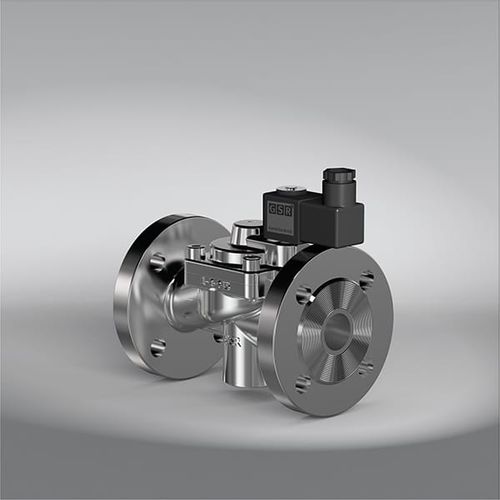

Electroválvula de pistón 54
de control asistidode 2 víasNC

electroválvula de pistón
electroválvula de pistón
Añadir a mis favoritos
Añadir al comparador


Características

Modo de funcionamiento
de control asistido
Vías/posiciones
de 2 vías
Función
NC
Medio
agua, para gas
Configuración
con brida, de acero inoxidable, IP65
Otras características
de diafragma, de pistón
DN

Mín.: 15 mm
(0,591 in)

Máx.: 50 mm
(1,969 in)

Voltaje

Mín.: 12 V

Máx.: 230 V

Temperatura

Mín.: -20 °C
(-4 °F)

Máx.: 80 °C
(176 °F)

Presión

Mín.: 0,5 bar
(7,3 psi)

Máx.: 40 bar
(580,2 psi)

Descripción

Descripción Válvula solenoide de 2/2 vías, diseño de pistón Impulso con presión diferencial Cuerpo Acero inoxidable, hierro fundido, acero fundido Cuando se energiza el solenoide abre el agujero piloto reduciendo así la presión sobre el diafragma. La presión debajo del diafragma se hace más alta y lo levanta del asiento de la válvula. La presión mínima especificada debe estar siempre disponible como diferencia de presión. Válvula solenoide para medios limpios, neutros, gaseosos y líquidos ESPECIFICACIONES TÉCNICAS Tipo de control: Operado por piloto Diseño: Diseño del pistón Conexión: Bridas según EN 1092-1 Forma B1/B2 Otras conexiones de brida como ASME o JIS a petición Instalación: Actuador en cualquier posición, preferiblemente en posición vertical Presión: 0,5-40 bares (ver tabla de la página 2) Medio: Medio limpio, neutro, gaseoso y líquido Viscosidad: 22 mm2/s Rango de temperatura: Medio: -20 °C hasta +80 °C Ambiente: -20 °C hasta +50 °C Teniendo en cuenta las restricciones descritas en la página 4 Material corporal: Hierro fundido EN-GJL-250 Acero fundido GP240 GH Acero inoxidable 1.4581 Partes internas metálicas: Latón y acero inoxidable Sellado: NBR, FKM, PTFE, EPDM Suministro de voltaje: AC~ 24V, 110V, 230V DC= 12V, 24V, 110V Otros voltajes de suministro a petición

---
