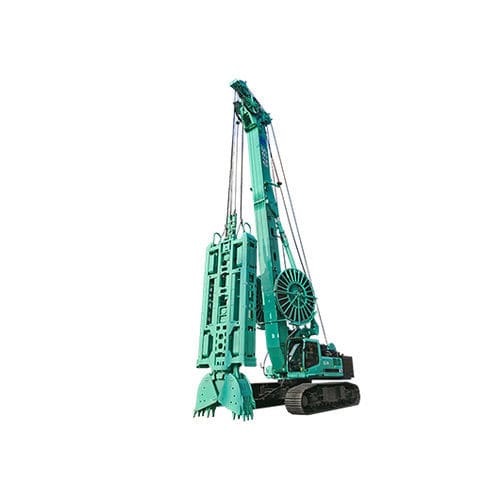

Rezón de elevación de carga para muro pantalla SG70

electrohidráulico

Descripción general

• Fabricante: suministrador de equipos especializados para la construcción de muros subterráneos.
• Bajo consumo y alta eficiencia
  El sistema integrado electromecánico-hidráulico está optimizado para reducir el consumo de combustible (≈25 %) y mejorar la eficiencia de obra (≈15 %) frente a modelos comparables.
• Estable y fiable
  Configuración de doble cabrestante integrada con tambor de cable de una sola hilera para la garra, prolongando la vida útil del cable. El control de alimentación del cabrestante de manguera reduce la extrusión y el desgaste, aumentando la vida útil del tubo de la garra hasta un 60 %.
• Diseño orientado al operador
  Asiento con suspensión neumática y disposición espacial optimizada para mejorar la comodidad del operador y facilitar el mantenimiento.
• Control y monitorización digital
  El sistema visual de control y monitorización muestra el estado del equipo y activa alarmas automáticas en caso de funcionamiento anómalo.
• Gestión de datos
  Sistema de gestión digital que registra y almacena en tiempo real los parámetros dinámicos de la obra.

Especificaciones clave

• Fuerza de extracción: 700 kN
• Ancho del muro: 0,8-1,5 m
• Profundidad del muro: 90 (estándar 75) m

Especificaciones del producto (tablas)
Modelo
Ancho del muro: 0,8-1,5 m
Fuerza máxima de elevación: 700 kN
Diámetro del cable: 36 mm
Peso bastidor + cuchara: 23-35 t

Parámetros adicionales del modelo
Profundidad del muro: 90 (estándar 75) m
Tensión por línea del cabrestante: 2×350 kN
Velocidad máxima cabrestante principal: 75 m/min
Peso máquina (sin cuchara): 95 t

Parámetro principal
Altura total: 18.300 mm
Distancia del centro del bastidor al centro de giro de la máquina: 4.430 - 5.630 mm
Distancia máxima de la cuchara al suelo: 5.500 mm
Distancia del centro de giro al extremo posterior de la máquina: 4.500 mm

Chasis superior: JS80
Motor: Cummins X12 / China III
Potencia nominal: 336 kW
Caudal del sistema hidráulico: 2 x 360 + 165 L/min
Velocidad máxima: 2.100 rpm
Presión del sistema hidráulico: 35 MPa

Chasis retráctil: JT85F
Ancho oruga: 3.450 - 4.800 mm
Ancho zapata: 800 mm
Velocidad de desplazamiento: 1,7 km/h
Longitud de oruga: 5.800 mm
Fuerza de tracción: 700 kN
