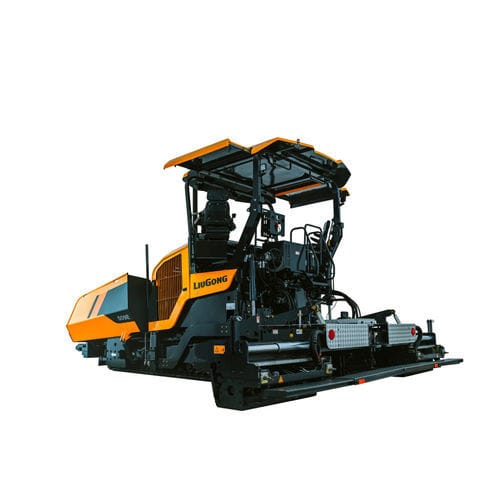

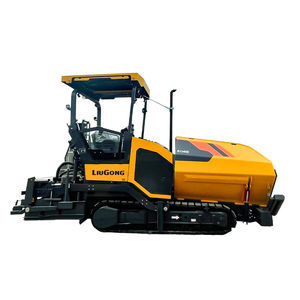

Pavimentadora de asfalto 509E

con orugaspara vehículospara maquinaria de construcción

Descripción del producto

• Sistema de control CAN inteligente para ajustar y supervisar parámetros de extendido, proporcionando retroalimentación al operador y control preciso.
• Nivelación automática mediante dos transportadores hidráulicos para una distribución uniforme del material en la plancha.
• Tolva de gran capacidad de 16 t situada para minimizar impactos y facilitar el aporte de material.
• Cadena cinemática eficiente con modo ECO que reduce el consumo de combustible y los costes operativos (hasta ~12% según condiciones).

Especificaciones clave (resumen)
Peso operativo: 27.300 kg
Potencia nominal: 169 kW (227 hp / 230 ps) @ 2.000 rpm
Rango de ancho de pavimentación: 2,5–9,5 m (mecánico) / 3–9 m (hidráulico)
Productividad teórica: 1000 t/h
Capacidad de tolva: 16 t
Espesor máximo de pavimentación: 500 mm
Planicidad: ≤2 mm (por 3 m)
Capacidad depósito combustible: 350 L
Longitud: 7.350–7.560 mm (varía según configuración)
Ancho: 3.540 mm
Altura: 3.960 mm
Velocidad de desplazamiento: 0–4 km/h
Velocidad de pavimentación: 0–18 m/min
Capacidad de subida: 20%

Hidráulica — Tabla técnica
Rango de ancho de pavimentación: 3–9 m
Productividad teórica: 1000 t/h
Modelo de motor: Cummins B7
Velocidad de pavimentación: 0–18 m/min
Capacidad de tolva: 16 t
Planicidad: ≤2 mm (por 3 m)
Frecuencia del tamper: 0–30 Hz
Oscilación tamper trasero: 5 mm
Ajuste de corona: -1~4%
Compacidad de pavimentación (asfalto/suelo estabilizado): ≥80%
Longitud: 7.560 mm
Altura: 3.960 mm
Espesor máximo de pavimentación: 500 mm
Masa en servicio: 27,3 t
Potencia nominal: 169 kW (227 hp / 230 ps) @ 2.000 rpm
Velocidad de desplazamiento: 0–4 km/h
Capacidad de subida: 20%
Tipo de tamper: Tamper simple
Frecuencia de vibración: 0–45 Hz
Compacidad de pavimentación (asfalto): ≥90%
Capacidad depósito combustible: 350 L
Ancho: 3.540 mm

Mecánica — Tabla técnica
Rango de ancho de pavimentación: 2,5–9,5 m
Productividad teórica: 1000 t/h
Modelo de motor: Cummins B7
Velocidad de pavimentación: 0–18 m/min
Capacidad de tolva: 16 t
Planicidad: ≤2 mm (por 3 m)
Frecuencia del tamper: 0–30 Hz
Oscilación tamper trasero: 3/5/6/7/8/9 mm
Ajuste de corona: -1~4%
Compacidad de pavimentación (asfalto/suelo estabilizado): ≥80%
Longitud: 7.350 mm
Altura: 3.960 mm
Espesor máximo de pavimentación: 500 mm
Masa en servicio: 22,3 t
Potencia nominal: 169 kW (227 hp / 230 ps) @ 2.000 rpm
Velocidad de desplazamiento: 0–4 km/h
Capacidad de subida: 20%
Tipo de tamper: Tamper doble
Oscilación tamper delantero: 0/3/6/8,5/12 mm
Frecuencia de vibración: 1–45 Hz
Compacidad de pavimentación (asfalto): ≥90%
Capacidad depósito combustible: 350 L
Ancho: 3.540 mm

Características técnicas

• Modelo: 509E
• Marca: LiuGong
• Peso operativo: 27.300 kg
• Potencia nominal: 169 kW (227 hp / 230 ps) @ 2.000 rpm
• Rango de ancho de pavimentación: 2,5–9,5 m (mecánico) / 3–9 m (hidráulico)
• Productividad teórica: 1000 t/h
• Capacidad de tolva: 16 t
• Espesor máximo de pavimentación: 500 mm
• Planicidad: ≤2 mm (por 3 m)
• Capacidad depósito combustible: 350 L
• Longitud: 7.350–7.560 mm (varía según configuración)
• Ancho: 3.540 mm
• Altura: 3.960 mm
• Velocidad de desplazamiento: 0–4 km/h
• Velocidad de pavimentación: 0–18 m/min
• Capacidad de subida: 20%
• Tipo de tamper: Simple (hidráulico) o Doble (mecánico)
• Frecuencias vibración / tamper: ver tablas técnicas (0–45 Hz / 1–45 Hz; tamper 0–30 Hz)
