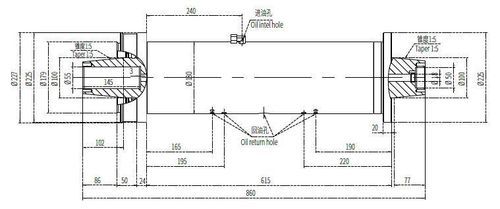

Cabezal de husillo de rectificar DYFJM-180

Descripción
La configuración DYFJM-180(100)20/15A2-F aumenta la velocidad máxima hasta 2.500 rpm manteniendo un orificio de montaje interno de 100 mm. Su rigidez estática axial y radial equilibrada la convierte en una opción versátil para el rectificado cilíndrico, diferenciándose de la variante con muñón de 110 mm y menor excentricidad.

Dimensiones clave
Diámetro: Φ180 mm
Abertura de montaje interna: 100 mm
Peso (aprox.): 200 ±5 kg
Velocidad nominal: 1900 rpm
Velocidad máxima: 2500 rpm
Tipo de accionamiento: Transmisión por correa
Dirección de giro: En sentido horario

Datos técnicos
Diámetro exterior de instalación (mm): Φ180 / Φ100
Diámetro del muñón: -
Tipo de aceite de transmisión: ISO VG3
Presión de suministro de aceite (MPa): 2.0-2.5
Rigidez estática axial (N/μm): ≥200
Rigidez estática radial (N/μm): ≥200
Excentricidad radial del extremo delantero (mm): ≤0.001
Desplazamiento axial del extremo (mm): ≤0.001
Precisión de rotación (mm): ≤0.0003
Velocidad nominal (rpm): 1900
Velocidad máxima (rpm): 2500

Aplicación
Para rectificadoras cilíndricas donde se requieren rigidez equilibrada, bajo juego radial y alta precisión de rotación.

Características / especificaciones técnicas

• Modelo: DYFJM-180(100)20/15A2-F
• Diámetro exterior de instalación (mm): Φ180 / Φ100
• Abertura de montaje interna: 100 mm
• Diámetro del muñón: -
• Tipo de accionamiento: Transmisión por correa
• Tipo de aceite: ISO VG3
• Presión de aceite (MPa): 2.0-2.5
• Rigidez estática axial (N/μm): ≥200
• Rigidez estática radial (N/μm): ≥200
• Excentricidad radial frontal (mm): ≤0.001
• Desplazamiento axial final (mm): ≤0.001
• Precisión de rotación (mm): ≤0.0003
• Velocidad nominal (rpm): 1900
• Velocidad máxima (rpm): 2500
• Dirección de giro: En sentido horario
• Área de aplicación: Rectificadoras cilíndricas
• Peso (kg): 200 ±5
