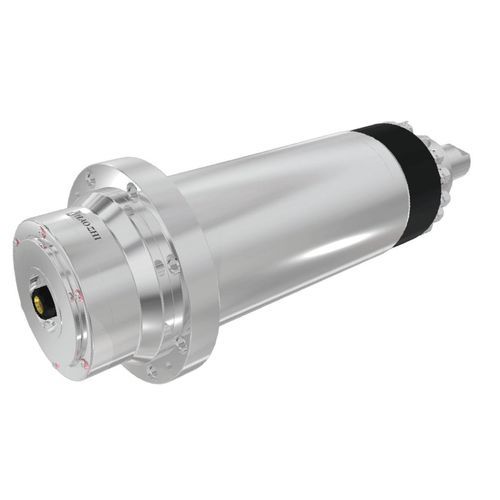

Husillo de fresado DGZYX-15020

motorizadoHSK A-63

Descripción
El DGZYX-15020 prioriza el par de corte frente a la velocidad máxima del husillo. Su potencia continua S1 de 22 kW, su par nominal de 42 Nm y las interfaces de herramienta HSK-A63 o BB140 permiten el uso de fresas de mayor diámetro, cortes más profundos y mecanizado con refrigerante a través del husillo.

Tabla resumida
Diámetro: Φ150 mm
Velocidad máxima: 20.000 rpm (grasa)
Par (S1): 42 Nm
Par (S6-40%): 63 Nm
Potencia (S1): 22 kW
Potencia (S6-40%): 33 kW

Datos técnicos
Modelo de husillo: DGZYX-15020/22
Diámetro: Φ150 mm
Longitud: 590,5 mm
Interfaz de herramienta: HSK-A63 / BB140
Vel. máx.: 20.000 rpm (grasa)
Tecnología motor: Motor síncrono
Potencia S1-100%: 22 kW
Potencia S6-40% (2 min): 33 kW
Par S1-100%: 42 Nm
Par S6-40% (2 min): 63 Nm
Refrigeración del husillo: Agua
Refrigerante por eje: Agua / Niebla de aceite
Codificador: Sin/cos, 1 Vpp
Termistor en bobina: KTY84-130
Termistor para rodamientos: No compatible
Sensor de vibraciones: No compatible
Sistema de compensación de crecimiento del husillo: No compatible
Torneado: No compatible
Peso: 55 kg

Dimensiones
Plano técnico disponible para dimensiones totales y detalles de montaje (longitud indicada arriba).

caractéristiques / spécifications techniques

• Modelo: DGZYX-15020/22
• Diámetro: Φ150 mm
• Longitud: 590,5 mm
• Interfaz herramienta: HSK-A63 / BB140
• Vel. máx.: 20.000 rpm (grasa)
• Motor: Motor síncrono
• Potencia S1: 22 kW
• Potencia S6: 33 kW (corto plazo)
• Par S1: 42 Nm
• Par S6: 63 Nm (corto plazo)
• Refrigeración: Agua
• Refrigerante por eje: Agua / Niebla de aceite
• Codificador: Sin/cos, 1 Vpp
• Termistor en bobina: KTY84-130
• Peso: 55 kg
