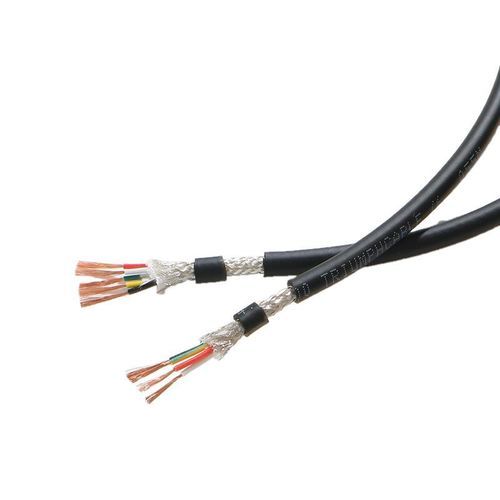

Ensamblaje de cables eléctricos de control TRVVP

de señalesmulticonductoresmultifilar

Ámbito de aplicación
Cables de señal de control para la conexión de sistemas de control de robots (robots de soldadura por arco, robots de soldadura por puntos, robots de montaje, robots de pintura, robots de manipulación, robots de exploración submarina, robots de grabado, robots de paletizado y otros tipos de robots). Adecuado para instalaciones con flexiones repetidas severas, aplicaciones en cadenas portacables y entornos con interferencias electromagnéticas generadas por motores y equipos.

Características del producto

• Superficie exterior flexible, resistente a la abrasión y a cortes
• Retardancia a la llama según IEC 60332‑1‑2; resistencia a aceites según EN 60811‑404
• Velocidad máxima de desplazamiento: ≤ 3 m/s
• Radio de curvatura: recorrido < 10 m → 4×D; recorrido ≥ 10 m → 7.5×D (D = diámetro exterior del cable)
• Diseñado para funcionamiento en cadenas portacables: vida útil > 20 millones de ciclos

Estructura del producto

• Conductor: cobre desnudo ultrafino, multifilar (con núcleo de tracción), conforme a IEC 60228
• Aislamiento: aislamiento de núcleo TPE categoría 6
• Cubierta exterior: PUR, gris (RAL 7001)
• Metodo de trenzado: < 8 conductores — trenzado agrupado; ≥ 8 conductores — trenzado por grupos alrededor del núcleo de refuerzo

Especificaciones técnicas
Marcado de conductores: conductores negros con numeración blanca según DIN VDE 0293
Resistencia del conductor: conforme a IEC 60228 Clase 6
Conductor de protección: G = incluye conductor de protección amarillo‑verde; X = sin conductor de protección amarillo‑verde

Tabla de parámetros
Sección (mm²) | Diámetro exterior del cable (mm) | Diámetro del conductor (mm) | Resistencia del conductor a 20°C (Máx, Ω/km) | Espesor aislamiento (mm) | Espesor cubierta (mm) | Tensión nominal (V)
3*0.2 | 5.4±0.2 | 1.3 | 92.3 | 0.4 | 1.0 | 300/300V
3*0.3 | 5.6±0.2 | 1.5 | 69.2 | 0.5 | 1.0 | 300/300V
3*0.5 | 6.5±0.2 | 1.8 | 39 | 0.5 | 1.0 | 300/300V
3*0.75 | 7.5±0.2 | 2.1 | 26 | 0.6 | 1.1 | 300/300V
3*1.0 | 8.1±0.2 | 2.4 | 19.5 | 0.6 | 1.1 | 300/300V
3*1.5 | 9.1±0.2 | 2.8 | 13.3 | 0.7 | 1.2 | 300/300V
3*2.5 | 10.9±0.2 | 3.4 | 7.98 | 0.8 | 1.3 | 300/300V

Características / especificaciones técnicas

• Material del conductor: cobre desnudo multifilar ultrafino (IEC 60228)
• Material de aislamiento: TPE categoría 6
• Material de la cubierta: PUR (gris RAL 7001)
• Tensión nominal: 300/300 V
• Guía de radio de curvatura: 4×D para recorrido <10 m; 7.5×D para recorrido ≥10 m
• Velocidad máxima de desplazamiento: ≤ 3 m/s
• Resistencia a la llama: IEC 60332‑1‑2; Resistencia a aceites: EN 60811‑404
• Diseñado para aplicaciones en cadenas portacables con ciclos de flexión elevados (vida útil >20 millones de ciclos)
