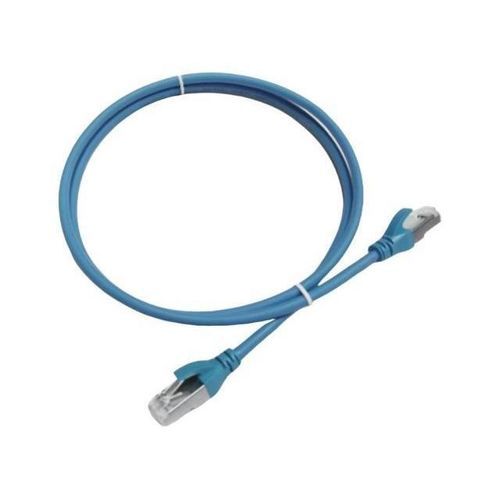

Cable de arranque TTX A

Descripción del producto
Cables patch RJ45 blindados para la transmisión de señales de voz, digitales, audio/video e imagen en redes Ethernet. Disponibles para Cat.6A, Cat.6 y Cat.5e, y compatibles con los requisitos de canal/conector de las normas industriales. Los conectores RJ45 blindados reducen las interferencias EMI y garantizan enlaces estables en entornos que requieren cableado protegido.

Soluciones de conectividad dirigidas a profesionales de red
Diseñados para ingenieros de infraestructura IT, integradores de sistemas y técnicos de telecomunicaciones. Estos jumpers blindados soportan transmisión de datos de alta velocidad en centros de datos, salas de telecomunicaciones y laboratorios con necesidades de mitigación EMI y conexiones plug-and-play fiables.

Especificaciones técnicas que aseguran integridad de la señal
Impedancia característica 100Ω con soporte de anchos de banda hasta 500 MHz (Cat.6A), 250 MHz (Cat.6) y 100 MHz (Cat.5e). Conductores de cobre multihilo que aportan flexibilidad y resistencia mecánica. Fundas opcionales FRNC/LSOH para retardancia a la llama y baja emisión de humos en instalaciones interiores.

Características del producto

• Compatibilidad por categoría: Cat.6A / Cat.6 / Cat.5e; anchos de banda: 500MHz / 250MHz / 100MHz.
• Impedancia característica 100Ω para rendimiento de canal consistente.
• Conectores RJ45 blindados en ambos extremos con diseño abatible para mitigación EMI y enrutamiento sencillo.
• Conductor de cobre multihilo para flexibilidad y resistencia al uso repetido.
• Manguito extraíble opcional para facilitar el mantenimiento.
• Opciones de funda: FR/PVC o FRNC/LSOH (retardante de llama / baja emisión de humos, sin halógenos).

Rendimiento del producto

• Ancho de banda físico: 500MHz / 250MHz / 100MHz
• Impedancia característica: 100Ω
• Durabilidad: ≥800 ciclos de conexión/desconexión
• Rango de temperatura: Almacenamiento -40°C a +70°C; Operación -10°C a +60°C

Información de pedido
Product Model | Product Description | Color | Unit
TTX51A-RRF4PVL-GY01M0 | RJ45-RJ45 Shielded Patch Cable Cat.5e, FR/PVC, 1m | Gray | 1PC
TTX51A-RRF4PVL-GY02M0 | RJ45-RJ45 Shielded Patch Cable Cat.5e, FR/PVC, 2m | Gray | 1PC
TTX51A-RRF4PVL-GY03M0 | RJ45-RJ45 Shielded Patch Cable Cat.5e, FR/PVC, 3m | Gray | 1PC
TTX60A-RRF4PZL-BU01M0 | RJ45-RJ45 Shielded Patch Cable Cat.6, FRNC/LSOH, 1m | Blue | 1PC
TTX60A-RRF4PZL-BU02M0 | RJ45-RJ45 Shielded Patch Cable Cat.6, FRNC/LSOH, 2m | Blue | 1PC
TTX60A-RRF4PZL-BU03M0 | RJ45-RJ45 Shielded Patch Cable Cat.6, FRNC/LSOH, 3m | Blue | 1PC
TTX65A-RRF4PZL-BU01M0 | RJ45-RJ45 Shielded Patch Cable Cat.6A, FRNC/LSOH, 1m | Blue | 1PC
TTX65A-RRF4PZL-BU02M0 | RJ45-RJ45 Shielded Patch Cable Cat.6A, FRNC/LSOH, 2m | Blue | 1PC
TTX65A-RRF4PZL-BU03M0 | RJ45-RJ45 Shielded Patch Cable Cat.6A, FRNC/LSOH, 3m | Blue | 1PC
Nota: FR/PVC = Flame Retardant / Polyvinyl Chloride. FRNC/LSOH = Flame Retardant Non-Corrosive / Low Smoke Zero Halogen (IEC 60332-1). Para otras longitudes u opciones personalizadas, consulte con ventas o soporte técnico.

Escenarios de uso

• Interconexiones en centros de datos: enlaces entre servidores, switches y paneles de parcheo donde el control de EMI y la conformidad son críticos.
• Pruebas en laboratorio y validación de equipos que requieren mediciones precisas y conexiones repetibles.
• Sala de telecomunicaciones y entornos de red controlados que exigen conexiones blindadas para operación fiable.

FAQ

• ¿Qué materiales se utilizan? Conductores de cobre multihilo y conectores RJ45 blindados; opciones de funda FR/PVC y FRNC/LSOH.
• ¿Se pueden personalizar los cables? Sí. Longitudes, manguito extraíble y tipos de funda son personalizables. Contacte con ventas para ensamblajes a medida.
• ¿Condiciones de instalación recomendadas? Entornos interiores controlados con preocupaciones EMI (centros de datos, laboratorios, Ethernet industrial). Siga las normas ANSI/TIA y regulaciones locales.

Especificaciones técnicas

• Ancho de banda: 500MHz / 250MHz / 100MHz (según la categoría)
• Impedancia: 100 Ω
• Durabilidad: ≥800 ciclos de conexión/desconexión
• Rango de temperatura: Almacenamiento -40°C a +70°C; Operación -10°C a +60°C
• Conector: RJ45 blindado (abatible) en ambos extremos
• Conductor: Cobre multihilo
• Opciones de funda: FR/PVC o FRNC/LSOH
