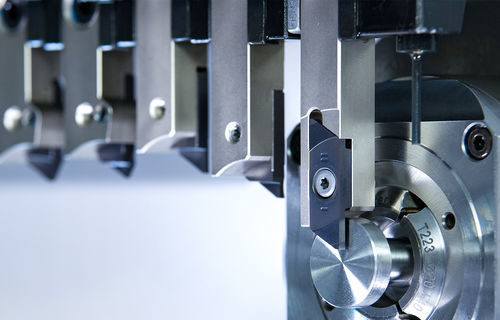

Herramienta de ranurado de plaquitas intercambiables System 208

con plaquitas reversiblespara torno de decoletaje de tipo suizocon fluido de refrigeración interno

Descripción general
Con el nuevo System 208, Gühring presenta un sistema de ranurado desarrollado para tornos con cabezal móvil. La geometría específica, la alta intercambiabilidad y las ventajas de vida útil comprobadas responden a los requisitos de mecanizado de piezas micro torneadas complejas.

Diseño compacto para espacios confinados
Los tornos con cabezal móvil suelen operar en espacios muy reducidos. La plaquita romboidal rectificada con dos filos de corte está diseñada para un uso preciso incluso en máquinas pequeñas con alimentador de barras. Con una profundidad máxima de ranurado de 8 mm, el System 208 abarca operaciones desde el corte hasta el ranurado y el torneado longitudinal. Ensayos en campo informaron hasta un 30 % más de vida útil de la herramienta frente a la competencia, tiempos de ciclo más cortos y procesos más estables, reduciendo cambios de herramienta y costes por pieza y permitiendo una producción en serie estable.

Alta fiabilidad del proceso gracias a una interfaz precisa
Una característica central del System 208 es su interfaz de alta precisión con una exactitud de reposicionamiento de ±0,015 mm, garantizando la colocación exacta de los filos tras cada cambio de plaquita. El nuevo tornillo de sujeción Torx-Plus de doble cara permite cambios rápidos de plaquitas directamente en la máquina, ahorrando tiempo de operación y simplificando el manejo.

Enfoque en los beneficios para el cliente
El System 208 aporta ventajas en varios sectores:

• sector médico: mecanizado preciso de componentes complejos como implantes e instrumentos
• electrónica y robótica: alta fiabilidad de proceso para pequeñas series y producción de gran volumen
• tecnología de conectores: mecanizado fiable de materiales exigentes

El sistema aumenta la disponibilidad de la máquina, alarga los intervalos de uso de la herramienta y reduce el coste total por componente.

Contenido del programa de ranurado
El programa System 208 incluye:

• Plaquitas rectificadas e indexables con recubrimiento nanoA en cinco variantes geométricas (GE, GP, GR, GZ neutral & GZ R/L) para profundidades de ranurado hasta 8 mm
• Portaherramientas en 10×10, 12×12, 16×16 mm, disponibles derecha/izquierda, con o sin refrigeración interna (IC)
• Nuevo tornillo de sujeción Torx-Plus para manejo rápido

Conclusión — Cómo se beneficia del System 208
El System 208 está adaptado a la tecnología de torneado con cabezal móvil, afrontando limitaciones de espacio, alta precisión y fiabilidad de proceso, mejorando la rentabilidad del mecanizado.

Características / especificaciones técnicas

• Marca: Gühring
• Modelo / Nombre comercial: System 208
• Geometría de la plaquita: romboidal, plaquita rectificada indexable con dos filos
• Profundidad máxima de ranurado: 8 mm
• Precisión de reposicionamiento / precisión de interfaz: ±0,015 mm
• Revestimiento de las plaquitas: nanoA
• Variantes geométricas disponibles: GE, GP, GR, GZ neutral, GZ R/L
• Tamaños de portaherramientas: 10×10 mm, 12×12 mm, 16×16 mm
• Opciones de portaherramientas: derecha / izquierda, con o sin IC (refrigeración interna)
• Tornillo de sujeción: Torx-Plus doble cara para cambios rápidos
• Rendimiento comunicado: hasta un 30 % más de vida útil en ensayos de campo vs. la competencia
