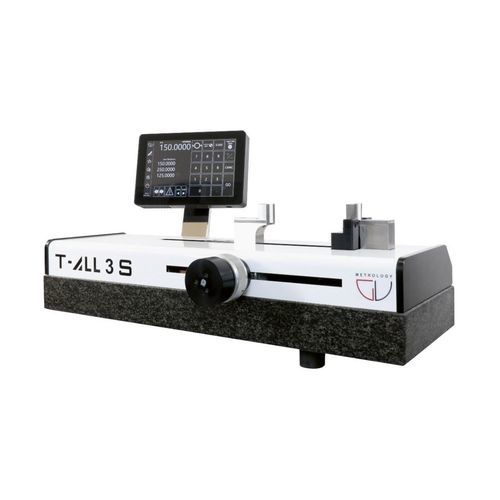

Banco de calibración de distancia T-ALL series

de comparador de cuadrantede mesaescáner

Product subtitle
T-ALL es un banco apto para taller para ajuste, presintonía y calibración que integra una función de medición patentada para controles rápidos en línea.

Product overview
T-ALL mejora la serie TR añadiendo una manija precargada que realiza mediciones durante el uso manual. Está diseñado para medir muestras de producción, instrumentos manuales y patrones tanto en taller como en sala metrológica.

Suitable for setting internal and external measuring tools, such as:

• Calibres de 2 puntos (alesómetros)
• Micrómetros externos
• Calibres vernier y digitales
• Calibres de profundidad
• Instrumentos de medición universales
• Medición de bloques patrón y tapones (lisos y roscados)

Optional & Accessories

• Placa flotante profesional para tapones
• Placa ajustable para bloques patrón
• Enclaves en acero duro (planos o esféricos)
• Soporte móvil profesional
• Certificado ILAC / equivalente
• Par de enclaves en acero duro
• Escáner de código de barras para recuperación de valores
• Soportes adaptativos para instrumentos de gran tamaño

Advantages

• Incluye todas las funciones del TR más mediciones rápidas y precisas en taller
• Permite la verificación y calibración interna de bloques patrón y tapones
• Mediciones objetivas gracias a enclaves en acero duro y precarga controlada

Electronics

• Pantalla táctil de 10 pulgadas
• Conectividad PC vía Ethernet/USB
• Almacenamiento y recuperación de posiciones (OD + ID)
• Soporte para escáner de código de barras
• Adaptación de posición según material/temperatura

Technical specifications
T-ALL SERIE R
Rango de medida ID (mm): 260, 560, 960, 1500, 2000, 3000
Rango de medida OD (mm): 300, 600, 1000, 1540, 2040, 3040
Peso (Kg): 75, 100, 180, 450, 650, 1500
Interfaz: ETHERNET / USB
Error máximo admisible (µm): 3 µm + L/300
Repetibilidad (µm): 1
Resolución (µm): 1
Temperatura de trabajo (°C): 10 – 35

T-ALL SERIE S
Error máximo admisible (µm): 1,5 µm + L/500
Repetibilidad (µm): 0,8
Resolución (µm): 0,5
Temperatura de trabajo (°C): 10 – 35

T-ALL SERIE P
Error máximo admisible (µm): 1 µm + L/500
Repetibilidad (µm): 0,5
Resolución (µm): 0,1
Temperatura de trabajo (°C): 20 ± 1

Characteristics / technical notes

• Función: banco para ajuste, presintonía y calibración con función de medición patentada
• Manija precargada para mediciones manuales
• Opera en instrumentos internos y externos, contactos de 2 y 3 puntos
• Memoria de posiciones e interfaz con PC/impr.
• Opciones disponibles para taller o laboratorio (mesa móvil, certificados, enclaves, escáner)
