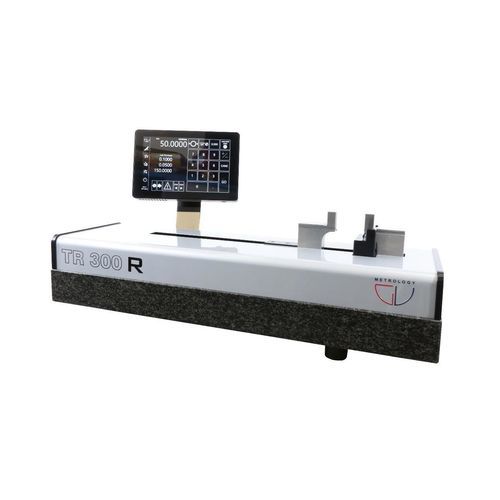

Banco de calibración de temperatura TR series

de máquinas CNC, MMT et de medidauniversalde mesa

Producto
TR es un banco de presetting diseñado para entornos de taller y calibración. Aproximadamente el 80 % de las unidades se instalan junto a centros de mecanizado y el 20 % se usan como patrones de calibración. TR simplifica el ajuste de calibres de 2 puntos (ID/OD) y de 3 puntos, sustituyendo múltiples anillos maestros y bloques patrón. Adaptadores patentados reducen el error de posicionamiento y aumentan la velocidad de ajuste. Introduzca la dimensión en el teclado y el carro móvil se posiciona automáticamente y mantiene la posición durante la medición.

Suitable for / Aplicaciones

• Ajuste de herramientas de medición internas y externas (ID/OD)
• Calibres internos de 2 puntos
• Micrómetros y comparadores externos de 2 puntos
• Micrómetros de 3 puntos
• Calibres de profundidad y vernier
• Instrumentos universales: Sunnen, Dorsey, Mueller, Mitutoyo, Insize, Bowers, Kroeplin

Optional & Accesorios

• Mesada móvil profesional
• Certificado ILAC / autoridad equivalente
• Par de yunque en acero endurecido
• Lector de códigos de barras para recuperar valores
• Soportes adaptativos para instrumentos grandes

Ventajas

• Reducción del tiempo en operaciones de puesta a cero y ajuste
• Reemplaza anillos maestros y bloques patrón — equivalencia micrón por micrón
• Mejora la precisión del ajuste mediante entrada numérica
• Azotado más sencillo: un punto de referencia fijo y operación manos libres reducen errores operatorios
• Adaptadores patentados guían los instrumentos y permiten trabajar sobre bloques cerámicos
• La dureza cerámica asegura durabilidad
• Si está certificado, TR puede convertirse en Referencia Primaria para calibraciones internas
• Lector de códigos de barras para recuperación rápida de posiciones

Electrónica

• Pantalla táctil de 10 pulgadas
• Teclado alfanumérico y entrada numérica
• Conectividad a PC vía Ethernet y USB
• Almacenamiento de datos y recuperación de posiciones
• Adaptación de posición según material/temperatura

TR SERIE R (table)
Rango de medida ID (mm (in)): 300 (12), 600 (23), 1000 (40), 1500 (60), 2000 (80), 3000 (120), 4000 (160), 5000 (200). Rango OD (mm): 340, 640, 1040, 1540, 2040, 3040, 4040, 5040. Peso (kg): 75, 100, 180, 320, 400, 500, 750, 930. Interfaz: ETHERNET/USB. Error máximo admisible (µm): 3 µm + L/300. Repetibilidad (µm): 1. Resolución (µm): 1. Temperatura de trabajo (°C): 10–35.

TR SERIE S (table)
Tamaños disponibles (mm): 300, 600, 1000, 1500, 2000, 3000, 4000, 5000. Error máximo admisible (µm): 1,5 µm + L/500. Repetibilidad (µm): 0,8. Resolución (µm): 0,5. Temperatura de trabajo (°C): 10–35.

TR SERIE P (table)
Tamaños disponibles (mm): 300, 600, 1000. Error máximo admisible (µm): 1 µm + L/500. Repetibilidad (µm): 0,5. Resolución (µm): 0,1. Temperatura de trabajo (°C): 20 ± 1.

Especificaciones técnicas

• Modelo: TR
• Marca: GV METROLOGY
• Función: Banco de presetting para calibres 2 puntos (ID/OD) y 3 puntos; reemplaza anillos y bloques patrón
• Posicionamiento: Entrada numérica con posicionamiento automático del carro y retención de posición
• Adaptadores: Adaptadores patentados para guiar instrumentos, utilizables en bloques cerámicos
• Interfaz: Ethernet / USB
• Electrónica: Pantalla táctil de 10 pulgadas, conectividad PC, almacenamiento de datos, lector de códigos de barras, adaptación material/temperatura
• Serie R — Rango ID: 300 a 5000 mm. Error max: 3 µm + L/300. Repetibilidad: 1 µm. Resolución: 1 µm.
• Serie S — Error max: 1,5 µm + L/500. Repetibilidad: 0,8 µm. Resolución: 0,5 µm.
• Serie P — Error max: 1 µm + L/500. Repetibilidad: 0,5 µm. Resolución: 0,1 µm.
• Accesorios: mesa móvil, certificado ILAC/equivalente, yunque endurecido, lector de códigos de barras, soportes adaptativos.
