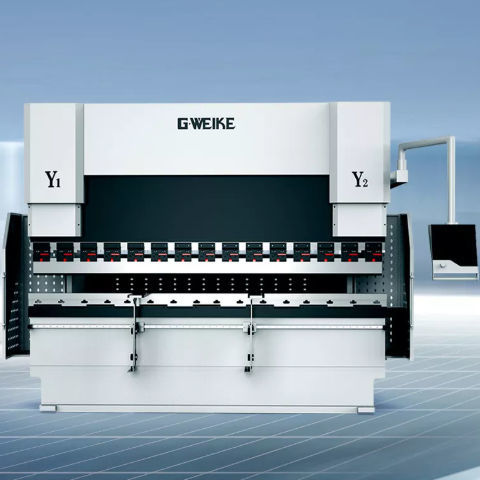

Prensa plegadora servohidráulica HG

CNCautomáticade precisión

Producto
Prensa plegadora CNC para el doblado de chapas con precisión. Diseñada para ofrecer pliegues precisos con una estructura rígida y control de sincronización preciso.

Aspectos destacados

• Alta estabilidad: bastidor optimizado mediante diseño por elementos finitos y tratamiento de recocido para aliviar tensiones, garantizando resistencia del acero y estabilidad estructural.
• Garantía de precisión: sistema hidráulico servo combinado con componentes de detección de norma internacional que proporcionan alta precisión de sincronización y repetibilidad en posicionamiento.
• Sistema de control: equipada con el CNC DELEM DA-53T (Países Bajos), capaz de calcular automáticamente la longitud total del material para las secuencias de plegado y de programar gráficos 2D por pantalla táctil.
• Visualización de muestras: la ficha del producto incluye piezas plegadas de ejemplo e imágenes demostrativas.

Aplicaciones

• Archivadores
• Armarios eléctricos
• Utensilios de cocina
• Fachadas cortina
• Industria de puertas y ascensores
• Electrodomésticos
• Energía eólica y telecomunicaciones
• Construcción naval

Parámetros técnicos (tabla)
Modelo de máquina | 10032 | 13032 | 17032 | 20032
Presión nominal | 1000 | 1300 | 1700 | 2000
Longitud de trabajo | 3200 | 3200 | 3200 | 3200
Separación de columnas | 2600 | 2600 | 2600 | 2600
Altura máxima de apertura | 480 | 480 | 480 | 480
Recorrido del tope | 200 | 200 | 200 | 200
Profundidad de garganta | 400 | 400 | 400 | 400
Descenso rápido de plegado | 180 | 180 | 180 | 150
Trabajo | 10 | 10 | 10 | 9
Retorno | 160 | 160 | 160 | 130
Potencia motor principal (kW) | 7.5 | 11 | 15 | 18.5
Recorrido eje X (mm) | 500 | 500 | 500 | 500
Velocidad eje X (mm/min) | 300 | 300 | 300 | 300
Recorrido eje R (mm) | 200 | 200 | 200 | 200
Velocidad eje R (mm/s) | 60 | 60 | 60 | 60

Características / Especificaciones técnicas

• Serie: HG Series
• Presión nominal: 1000 / 1300 / 1700 / 2000 (según modelo)
• Longitud de trabajo: 3200 mm
• Separación de columnas: 2600 mm
• Altura máxima de apertura: 480 mm
• Recorrido del tope: 200 mm
• Profundidad de garganta: 400 mm
• Velocidad de descenso rápido de plegado: 180 mm/s (la mayoría de modelos) / 150 mm/s (20032)
• Trabajo: 10 (la mayoría de modelos) / 9 (20032)
• Retorno: 160 mm (la mayoría de modelos) / 130 mm (20032)
• Potencia motor principal: 7.5 / 11 / 15 / 18.5 kW (por modelo)
• Recorrido eje X: 500 mm; Velocidad eje X: 300 mm/min
• Recorrido eje R: 200 mm; Velocidad eje R: 60 mm/s
• Sistema de control: DELEM DA-53T (Países Bajos) con programación gráfica 2D táctil y cálculo automático de la longitud de material
