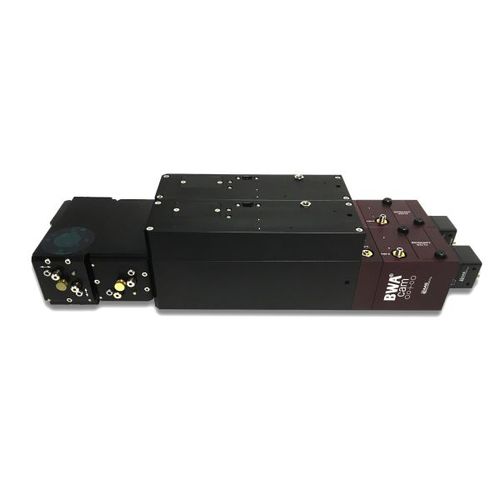

Cámara térmica Dual BWA-CAM®

CMOSGigE

El diagrama abajo muestra una medida de lensing termal en solamente 270 vatios de un laser de la fibra del solo modo usando el sistema de medida M-ajustado Haas Laser Technologies, Inc. basado sobre el uso de las cámaras duales de BWA-CAM. La medida muestra un cambio termal de cerca de 1,5 milímetros en el plazo de 30 segundos de la operación. Un de rayo láser se dirige en un atenuador insensible de la polarización como un haz colimado o colimador de fibra óptica con una variedad de opciones de la conexión de la fibra para una operación lista para el uso real. Un BWA-CAM se fija para la primera gama de Rayleigh y el segundo BWA-CAM se fija para mayor que la tercera gama de Rayleigh. Esta combinación proporciona la velocidad más alta, medida en tiempo real del M2 en el mercado sin piezas móviles. Este sistema mide fácilmente lensing termal y todos los parámetros del ISO en tiempo real con las velocidades de fotogramas que exceden 12 secuencias por segundo. Mientras que el BWA-CAM se basa sobre el uso de un par de las óptica del resonador de Fabry-Perot y el espaciamiento entre la óptica crea las partes del “tiempo” del haz, la cintura de haz entera es reflejada en el sensor de la cámara para poder ser visualizado y medir el cáustico lleno de la cintura de haz sin ningunas piezas móviles. Además, el espaciamiento del Fabry-Perot es usuario ajustable acomodar las longitudes cortas o largas de Rayleigh. Este diseño proporciona una medida más constante y más estable de las características de concentración de un sistema del laser.
