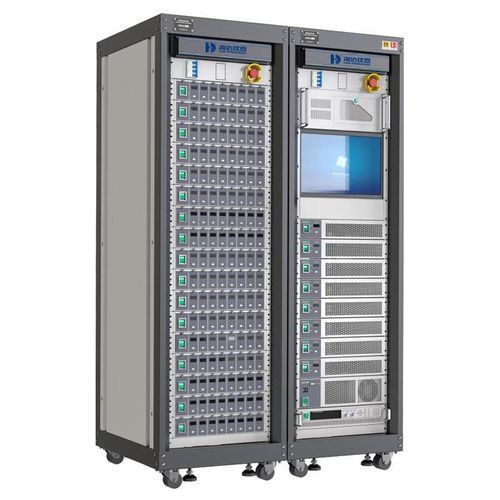

Comprobador de tensión 8018-HD

de resistencia de aislamientode potenciaantirrobo

Descripción del producto
El sistema de prueba BMS 8018-HD está diseñado para la calibración de parámetros, verificación y pruebas de producción de sistemas de gestión de baterías para vehículos eléctricos y estaciones de almacenamiento de energía. Soporta salidas de batería simuladas, fuentes de corriente de alta precisión, simulación de temperatura y pruebas multicanal, y genera informes de prueba completos.

Especificaciones del producto

• Modelos: 8018-HD-BMS-5V3A/5A/10A-24S~240S-200A/400A/600A; base: 8018-HD
• Tensión PACK (medición): 5–1000 V; precisión 0,1% F.S; resolución 0,1 V
• Voltaje de celda simulado: 0,1–5 V; precisión 0,01%R.D ±0,02% F.S; resolución 0,1 mV
• Rangos de corriente de salida simulada: 1–5000 μA y 1–3000 mA; precisión 0,01%R.D ±0,1% F.S; resoluciones 0,1 μA / 0,1 mA
• Fuente de corriente constante de alta precisión: opciones 0–200 A / 400 A / 500 A / 600 A; precisión ±0,05% F.S; resolución 1 mA
• Simulación de temperatura: -50 ℃ a 300 ℃; resolución 0,1 ℃; precisión 0,1%R.D ±3% F.S
• Alimentación DC de alta tensión: 0–1000 V, 0–10 A; precisión tensión 0,1%RD ±0,1%FS; precisión corriente 0,1%RD ±0,1%FS
• Resistencia de alta potencia: 2 conjuntos, 5 KΩ–10 MΩ; paso mínimo 5 KΩ
• E/S y comunicaciones: módulos DI/DO y AI/AO configurables; unidades CAN ×4; soporta CANBUS / RS485 / RS232 / I2C / SUMBUS

Pruebas funcionales básicas (ejemplos)

• Prueba OCV
• Pruebas de consumo al encender y en funcionamiento
• Pruebas de pérdida de potencia / consumo en espera
• Prueba de precisión de temperatura de celda
• Comparación de tensión total y SOC
• Verificación de resistencia de aislamiento
• Prueba de función de equilibrado
• Pruebas de alarma (tensión/corriente/temperatura/SOC)
• Pruebas de entrada/salida de señales y muestreo de tensión
• Pruebas de comunicación: CANBUS / RS485 / RS232 / I2C / SUMBUS

Pruebas de funciones del producto

• Prueba de consumo de corriente estático
• Verificación de precisión de corriente
• Prueba de corriente de equilibrio
• Prueba y verificación de resistencia de aislamiento
• Verificación de precisión de tensión
• Simulación de señal de carga según norma nacional

Ventajas del producto

• Arquitectura de batería virtual: sin riesgo de cortocircuito, operación segura y flexible; expansión modular hasta 400S
• Software con configuración modular de proyectos de prueba: validación de producción, I+D, ensayos de investigación; admite desarrollo secundario
• Inicio manual y pruebas automáticas con un clic (botón, código de barras, inicio PLC)
• Pruebas multicanal independientes para aumentar la productividad
• Sincronización a nivel de milisegundo para simulación de procesos de pack
• Soporte para pruebas de envejecimiento y fiabilidad a largo plazo

Especificaciones técnicas

• Modelo: 8018-HD
• Tensión PACK (medición): 5–1000 V; precisión 0,1% F.S; resolución 0,1 V
• Voltaje de salida de batería simulada: 0,1–5 V; precisión 0,01%R.D ±0,02% F.S; resolución 0,1 mV
• Corriente de salida simulada: 1–5000 μA y 1–3000 mA; precisión 0,01%R.D ±0,1% F.S; resoluciones 0,1 μA / 0,1 mA
• Muestreo de batería simulada: mismas gamas y precisiones que la salida simulada
• Capacidad de absorber corriente: 1–3000 mA; precisión 0,01%R.D ±0,1% F.S; resolución 0,1 mA
• Simulación de temperatura: -50 ℃ a 300 ℃; resolución 0,1 ℃; precisión 0,1%R.D ±3% F.S
• Fuente de corriente constante de alta precisión: 0–200 A / 400 A / 500 A / 600 A; precisión ±0,05% F.S; resolución 1 mA
• Alimentación DC de alta tensión: 0–1000 V, 0–10 A
• Resistencia de alta potencia: 2 conjuntos, 5 KΩ–10 MΩ; paso mínimo 5 KΩ
• Módulos E/S y comunicaciones configurables; soporta CANBUS / RS485 / RS232 / I2C / SUMBUS
